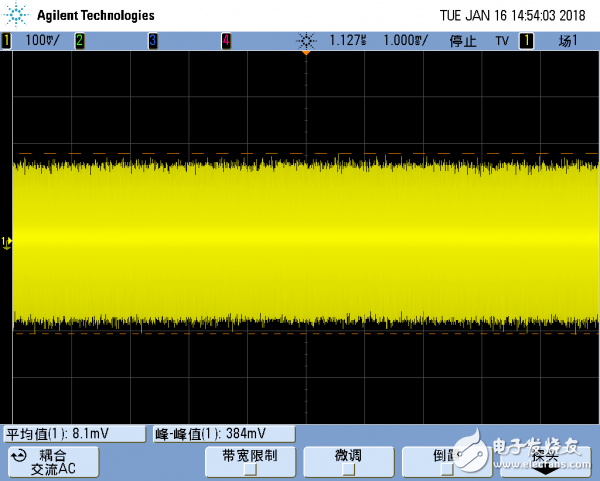

DC-DC电源转换纹波过大，如何才能降低纹波

2019-07-16 20:34发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

15条回答

1楼-- · 2019-07-16 22:39

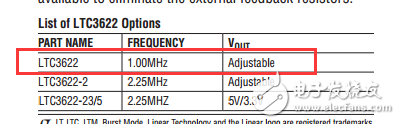

你看看是不是这型号，然后电感的大小计算错了。可以参考一下Demo Boards。最佳答案

DC2003AF.PDF 下载积分: 积分 -1 分

676.8 KB, 下载次数: 22, 下载积分: 积分 -1 分

2楼-- · 2019-07-17 01:58

文波是因为电源带载能力差你用大一点的电容会好一点桥式整流电路，输出12V，电流300mA，波纹系数取8%，滤波电容为：
C》0.289/{100Hz×(12V/0.3A)×0.08}
滤波电容约等于0.0009F，电容取1000uF

3楼-- · 2019-07-17 05:24

提供电流小了导致电压被拉低了然后电容充电文波就出来了电源要留余量

4楼-- · 2019-07-17 07:42

L2右边是按照100mA设计的滤波电容吧？若输出电流大于500mA或1A时，C5需要加大容量！并两个470uF或1000uF电容试试看。

5楼-- · 2019-07-17 11:09

精彩回答 2 元偷偷看……

6楼-- · 2019-07-17 16:11

是的，看他的参考电路，电容和电感的选型我确实存在一点问题！
