菜鸟请问一下电容在图中起什么作用

2019-07-16 20:37发布

times New Roman', serif">请问一下电路图中的电容分别起什么作用？？谢谢。下面为电路介绍

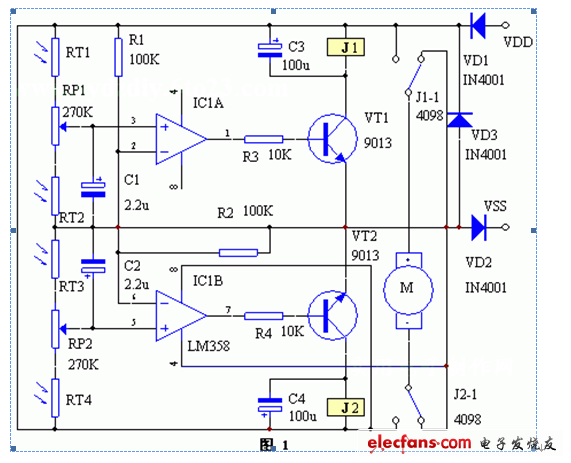

　　电路原理图如图1所示，双运放LM358与R1、R2构成两个电压比较器，参考电压为VDD（＋12V）的1/2。光敏电阻 RT1、RT2与电位器 RP1和光敏电阻RT3、RT4与电位器RP2分别构成光敏传感电路，该电路的特殊之处在于能根据环境光线的强弱进行自动补偿。如图2所示，将RT1和RT3安装在垂直遮阳板的一侧，RT4和RT2安装在另一侧。当RT1、RT2、RT3和RT4同时受环境自然光线作用时，RP1和RP2的中心点电压不变。如果只有RT1、RT3受太阳光照射，RT1的内阻减小，LM358的③脚电位升高，①脚输出高电平，三极管VT1饱和导通，继电器J1导通，其转换触点3与触点1闭合。同时RT3内阻减小，LM358的⑤脚电位下降，J2不动作，其转换触点3与静触点2闭合，电机M正转；同理，如果只有RT2、RT4受太阳光照射，继电器J2导通，J1断开，电机M反转。当转到垂直遮阳板两侧的光照度相同时，继由器J1、J2都导通，电机M才停转。在太阳不停地偏移过程中，垂直遮阳板两侧光照度的强弱不断地交替变化，电机M转——停、转——停，使太阳能接收装置始终面朝太阳。4只光敏电阻这样交叉安排的优点是：（l）LM358的③脚电位升高时，⑤脚电位则降低，LM358的⑤脚电位升高时，③脚电位则降低，可使电机的正反转工作既干脆又可靠；（2）可直接用安装电路板的外壳兼作垂直遮阳板，避免将光敏电阻RT2、RT3引至蔽阴处的麻烦。
　　使用该装置，不必担心第二天早晨它能否自动退回。早晨太阳升起时，垂直遮阳板两侧的光照度不可能正好相等，这样，上述控制电路就会控制电机，从而驱动接收装置向东旋转，直至太阳能接收装置对准太阳为止。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
