两级放大器，第一级输出正常，第二级不正常，是什么原因

2019-07-16 20:41发布

站内问答 / 电路设计
16824 1 1767
本帖最后由 445295521 于 2012-6-12 10:18 编辑

请论坛的大大们帮帮忙，我设计了一个波特图1如下的滤波电路
仿真的电路图为图2，在实际电路中，测量第一级放大器输出端信号正常，测量第二级放大器信号不正常，有较大的杂波。且当低频时（小于2k），杂波增大至无法看到输出波形，而此时第一级是比较正常的。图3为1kHz时第一级放大器的输出，图4为1kHz时第二级放大器输出。
图1 波特图 图1 波特图
图2 电路图 图2 电路图

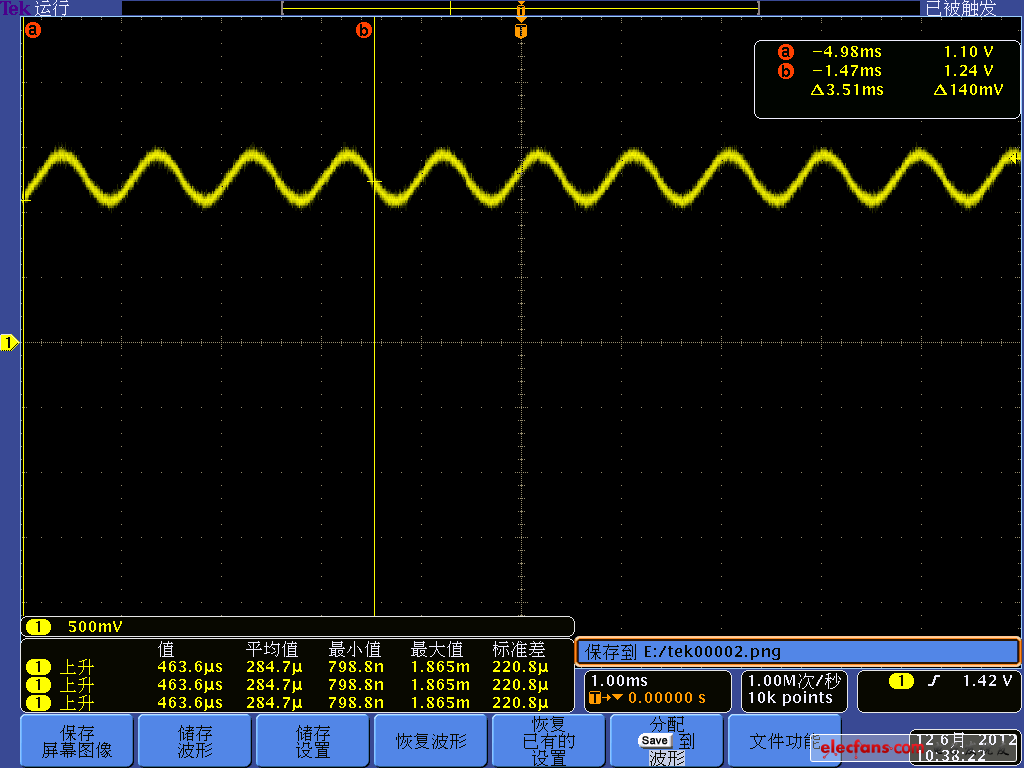

图3 第一级放大器输出 图3 第一级放大器输出
图4 第二级放大器输出 图4 第二级放大器输出
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
445295521
1楼-- · 2019-07-16 22:27
本帖最后由 gk320830 于 2015-3-9 10:44 编辑

请论坛里的大大帮忙啊
