AD18交叉选择模式，原理图中选择一部分，在PCB中移动时，所包含网络也会被移动，怎么搞?

2019-07-16 20:43发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-17 00:25

调出设置——System——Navigation界面，右下角只选中Components，应用一下，就可以了最佳答案

2楼-- · 2019-07-17 03:29

ctrl+左键选择也不行吗

3楼-- · 2019-07-17 04:02

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 08:34

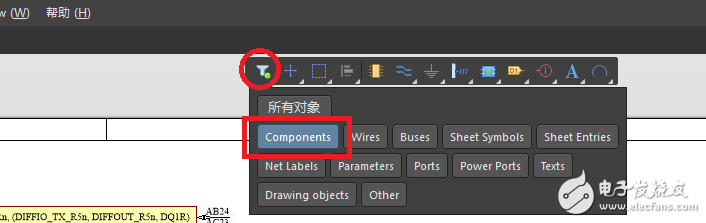

楼上正解，在原理图中选中器件的时候不要选中连线，你可以先在过滤中只选择components再框选就不会选中连线了。

5楼-- · 2019-07-17 11:50

本帖最后由 weinipiaobo 于 2018-12-30 16:05 编辑

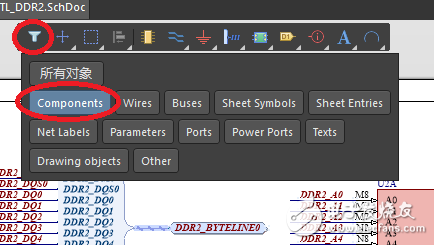

楼上正解，正是因为你在原理图中框选的时候选中了连线，所以在PCB界面中一样的会选中相应网络的走线，在AD18中的filter中设置为下图这样就可以在框选的时候只选中器件了。
再在原理图中框选就好了。
