请问在ad18怎么铺不被绿油覆盖的铜

2019-07-16 20:45发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-17 01:49

精彩回答 2 元偷偷看……

2楼-- · 2019-07-17 07:34

本帖最后由 wuzhaovip 于 2018-5-14 16:50 编辑

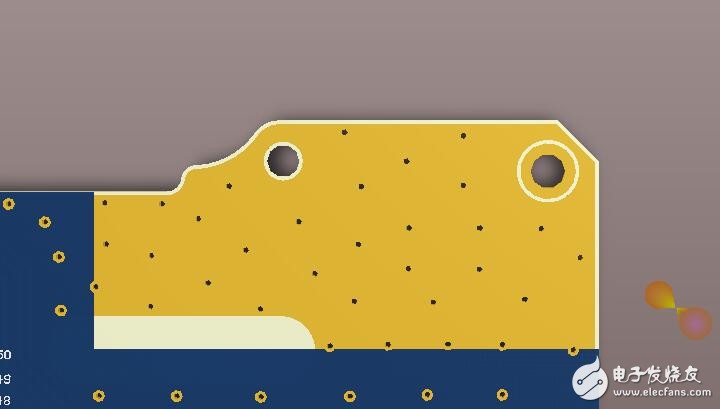

铺铜完成后，在顶层solder 和底层solder画一个和铜皮一样的区域如图所示（第一个是手动在solder层画一块，第二个图是3D演示，成品也就是这个样子）

3楼-- · 2019-07-17 09:20

顶层的话在Top Solder层做铺铜处理,就会裸露该区域铜皮；底层的话在Bottom Solder层做铺铜处理，就会裸露该区域铜皮。

4楼-- · 2019-07-17 15:08

有PCB这方面需求的朋友，可以联系18033058345咨询问价

5楼-- · 2019-07-17 15:14

solder层是画就可以如果需要连通某个网络记得打孔
