PROTEL DXP导入PCB图报错

2019-07-16 20:48发布

站内问答 / Altium Designer
12761 6 978

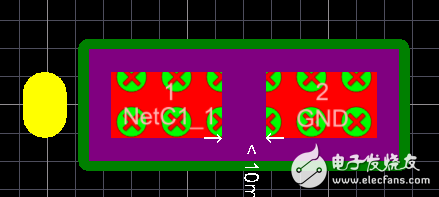

protel DXP的初学者遇到个一个问题，做了个简单的电路如图1所示，导入PCB图中，各种问题，如图2~4所示。请教下各位高手如何解决。
图1 图1
图2 图2
图3 图3
图4 图4
PCB_Project.rar 下载积分: 积分 -1 分
7.63 MB, 下载次数: 2, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
李春明
1楼-- · 2019-07-16 23:40
是关于封装形式等问题吗
小句句63
2楼-- · 2019-07-17 03:52
都没把报错具体写出来谁能回答
24k纯肥
3楼-- · 2019-07-17 09:23
焊盘间的距离太近，规则没设计好，你可以忽略掉

评分

参与人数 1积分 +5 收起 理由 wangyi31 + 5

查看全部评分

24k纯肥
4楼-- · 2019-07-17 12:21
不会解决的话可以加我
24k纯肥
5楼-- · 2019-07-17 14:03
 精彩回答 2  元偷偷看……
wuzhaovip
6楼-- · 2019-07-17 15:45
原理图封装管脚和PCB封装管脚不对应，建议仔细检查原理图封装
