纠结问题:搞了两个2.1寸红 {MOD}共阳数码管点不亮

2019-07-16 20:52发布

2.1寸共阳一位红 {MOD}数码管两枚……

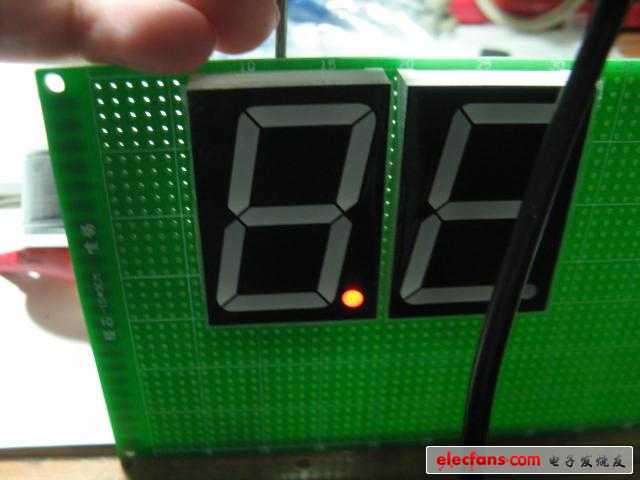

详细介绍见下图
万用表是FLUKE 73Ⅲ。



我买的时候卖家用专用测试器测试全亮通过
我回家用万用表测就点亮了个小数点……
这种大号数码管是不是有什么特殊接法的?
比如说要同时接三个脚才能亮?
我买的时候貌似依稀听卖家说了什么“两个灯一位”之类的东西……
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
suae
1楼-- · 2019-07-17 01:27
本帖最后由 gk320830 于 2015-3-8 12:40 编辑

两个灯一位,就说明了万用表的2v是点不亮的,要两个二极管的压降,2.8v才能点亮

评分

参与人数 1威望 +2 积分 +2 收起 理由 assingle + 2 + 2 您的付出是论坛的动力,感谢您一直支持!.

查看全部评分

suae
2楼-- · 2019-07-17 01:29
另外你量的都是发光二极管,所以应该用万用表的二极管档量才对
defy1
3楼-- · 2019-07-17 01:41
suae 发表于 2012-3-26 11:23
两个灯一位,就说明了万用表的2v是点不亮的,要两个二极管的压降,2.8v才能点亮 ...

貌似是这样,数码之家的人也这么说……
defy1
4楼-- · 2019-07-17 06:04
 精彩回答 2  元偷偷看……
sugarr
5楼-- · 2019-07-17 07:16
电压不够····

评分

参与人数 1威望 +1 积分 +1 收起 理由 assingle + 1 + 1 您的付出是论坛的动力,感谢您一直支持!.

查看全部评分

defy1
6楼-- · 2019-07-17 08:35
sugarr 发表于 2012-3-26 11:35
电压不够····

已证实电压不够,谢谢鸟
我把之前搞流水灯那个排插拔下来插到数码管上,亮得很欢……
