本人在做基于51单片机的MQ2烟雾传感器测浓度时遇到了硬件调试问题 已纠结2天 lcd1602依旧不能显示浓度 所以在此想请教一下大神问题出在哪了 电路是MQ2接adc0832转换后接入单片机中排除以下错误：1.设计电路错误、软件错误（proteus仿真成功）2.MQ2电路错误（之前有一个成功的传感器测浓度的电路 将MQ2的输出线直接拿来连上0832的CH0引脚依旧没用）3.adc0832电路与单片机之间短路 断路 虚焊（万用表测试没问题）4.adc0832芯片烧坏（换了一块好的系统中拔下来的芯片也没用）
-

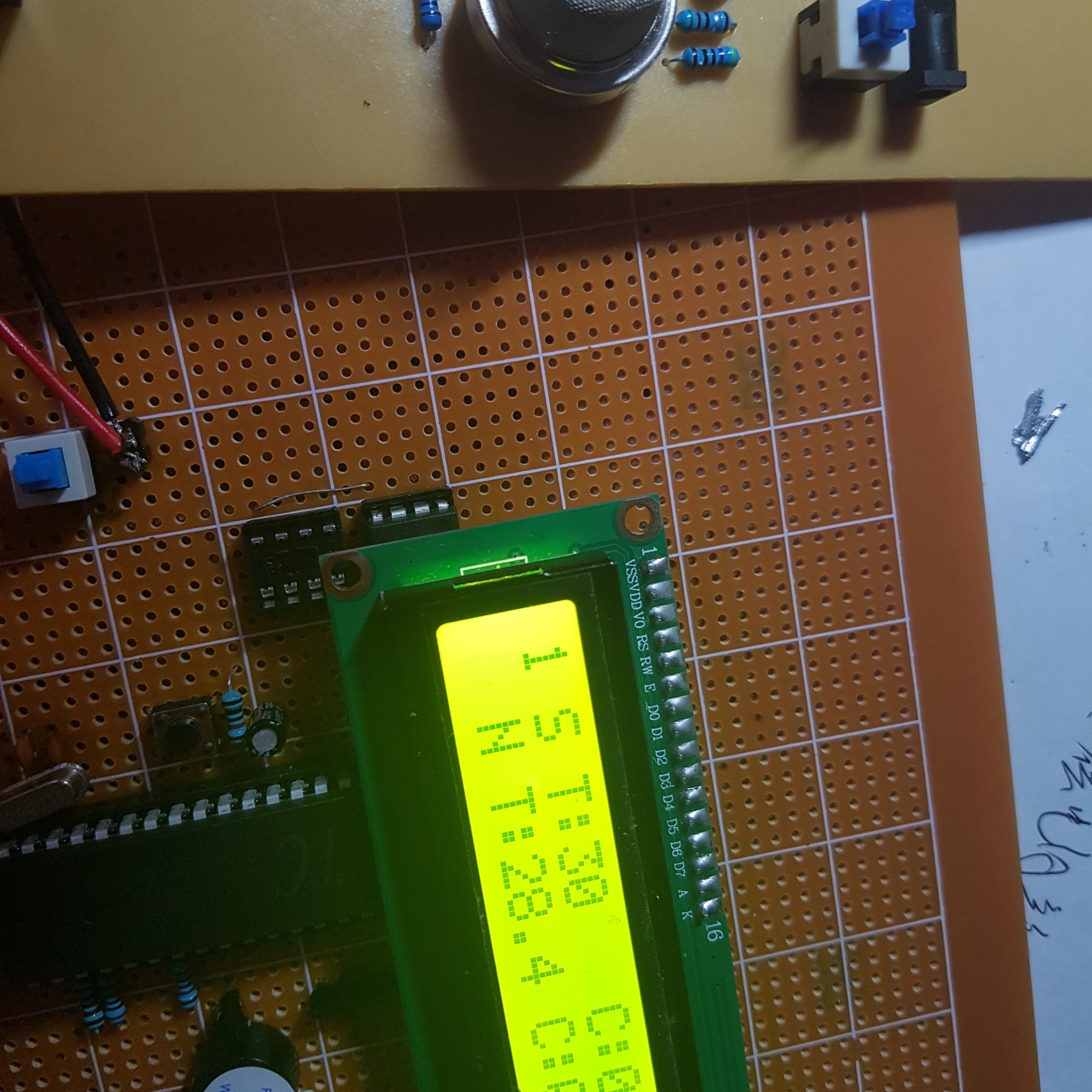

第二排的c数值为0（c代表mq2当前测试浓度）
-

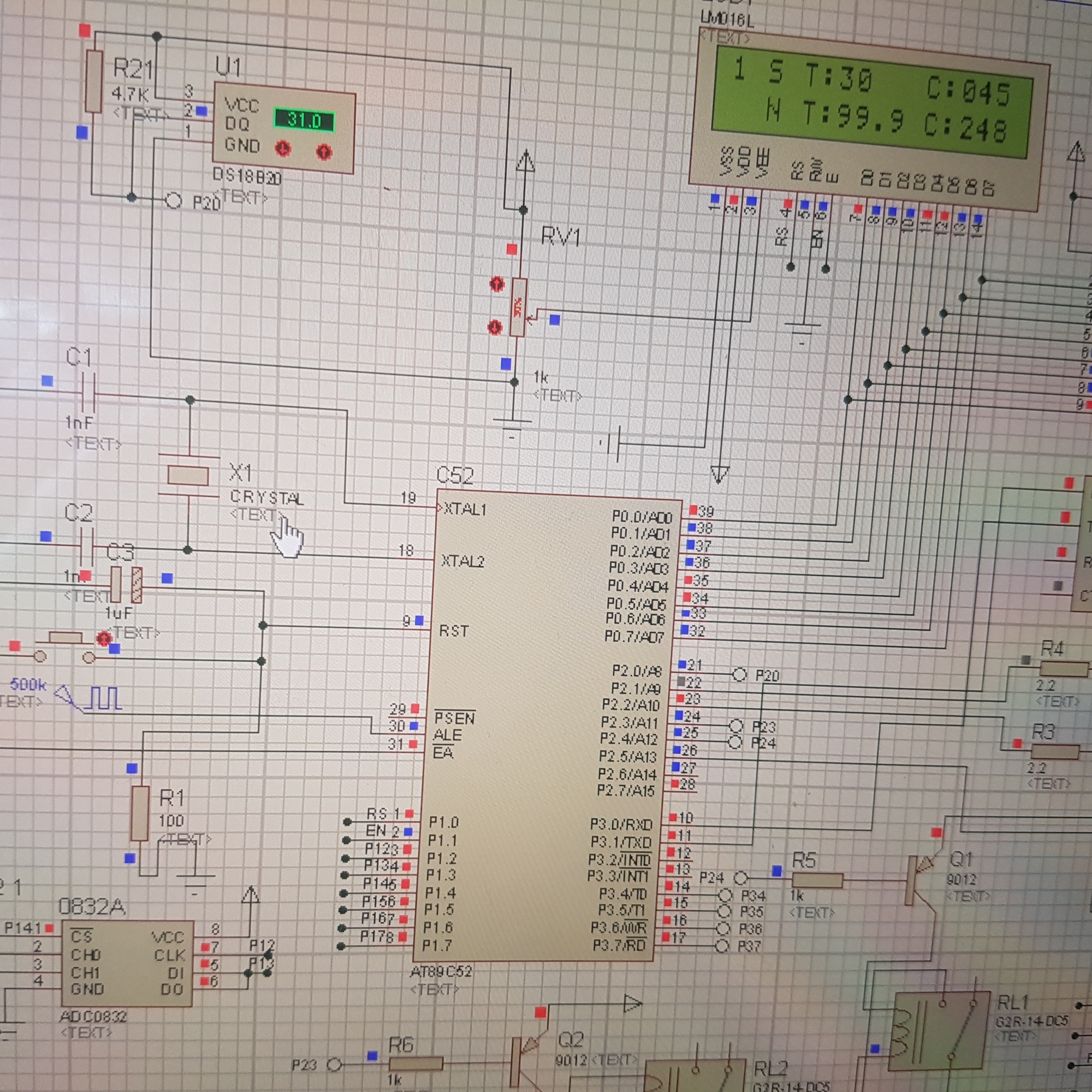

仿真成功
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 mannnerbeing 的问题《基于51单片机的MQ2测浓度电路 硬件调试》','https://www.xiaopingtou.net/q-67438.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
没有具体原理图，可能是MQ-2的4脚接地电阻太大，导致MQ2无法工作。在我毕业设计过程中出现过这个问题，可以试试把它短路
