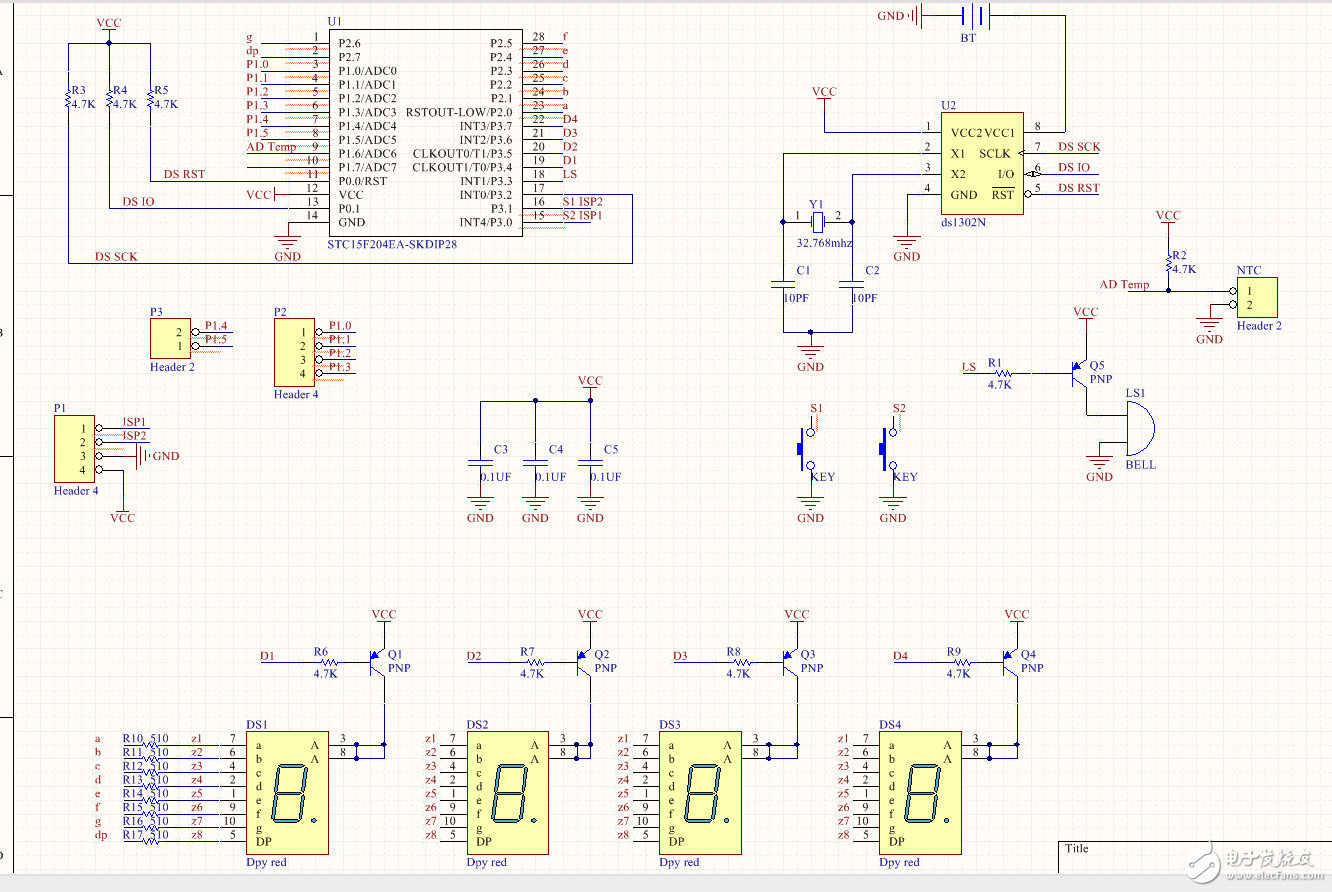

AD画pcb时出现Unknown Pin,怎么回事

2019-07-16 21:10发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-17 01:33

原理图封装和PCB封装不符

2楼-- · 2019-07-17 03:21

z00 发表于 2018-5-2 13:40
原理图封装和PCB封装不符

具体是哪里不对，能说下吗

3楼-- · 2019-07-17 06:29

数码管的封装和原理图库管脚不符有可能原理图引脚编号是1.2.3.4.5.。。。PCB封装是A.B.C.D

4楼-- · 2019-07-17 11:55

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 16:02

网络标签跟导线都没有连接

6楼-- · 2019-07-17 16:36

我看了下，大概是数码管的原理库和封装库不匹配，就是不知道怎么改，有没大神帮下，谢谢了。
