学完AD，尝试用AD画了个51的最小系统，希望各位帮忙指点，谢谢~

2019-07-16 21:16发布

本帖最后由 QQ1005498576 于 2016-2-22 13:35 编辑

学完AD，尝试用AD画了个51的最小系统，希望各位帮忙指点(主要是PCB布线等问题)，谢谢~另外有需要的朋友欢迎下载修改

先上图先，哈哈
1.原理图

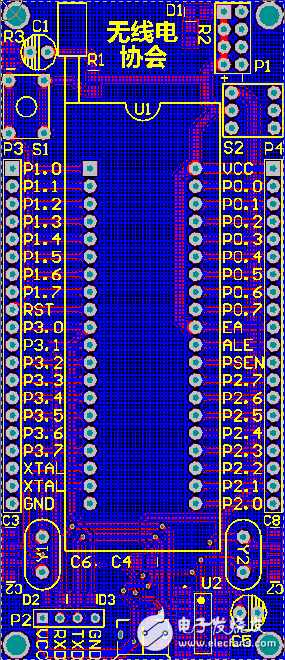

2.PCB

3.附件在这里

最小系统2.zip (10.07 MB, 下载次数: 660)

补充内容 (2016-4-29 11:47):
PCB的设计中，有一点问题，U2的GND引脚没有连接到GND，那部分敷铜被孤立了

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2019-07-17 02:35

本帖最后由加速器于 2016-2-23 13:15 编辑

你想要个什么样的解答，是视频教程吗？其实你可以看看 Altium designer 10 经典5小时初级视频教程看完后你就知道怎么制作PCB了最佳答案

2楼-- · 2019-07-17 06:16

没人愿意帮忙看看吗?自己顶一下

3楼-- · 2019-07-17 07:29

画得不错还要帮什么忙

4楼-- · 2019-07-17 10:08

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 10:40

谢谢分享，谢谢分享！

6楼-- · 2019-07-17 13:31

PCB的设计中，有一点问题，U2的GND引脚没有连接到GND，那部分敷铜被孤立了
