AD软件，PCB连线短路不提示绿 {MOD}，也不避让，怕出问题。请问怎么打开。

2019-07-16 21:22发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-17 00:36

精彩回答 2 元偷偷看……

2楼-- · 2019-07-17 03:43

你这是双层版啊。而且底层和顶层通过过孔连接。你为什么要让它提示绿 {MOD}呢

3楼-- · 2019-07-17 09:12

king飞发表于 2018-1-9 09:29
你这是双层版啊。而且底层和顶层通过过孔连接。你为什么要让它提示绿 {MOD}呢

划线的时候不明显的提示的话，一些过于窄不能走线得地方走了线，后期检查出了问题就得重新布局，很麻烦。

4楼-- · 2019-07-17 14:47

king飞发表于 2018-1-9 09:29
你这是双层版啊。而且底层和顶层通过过孔连接。你为什么要让它提示绿 {MOD}呢

这里不同的网络，连接到一起得话，或者不同网络很近，都没有高亮提示。

5楼-- · 2019-07-17 16:48

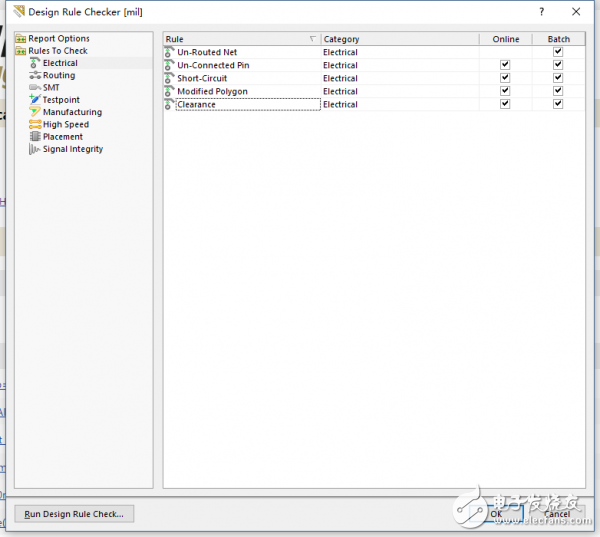

哦哦你把DRC那个提示错误那个颜 {MOD}关了。你试试把DRC 颜 {MOD}开开。快捷键L打开然后右下角有个框。里面有个DRC error Markers 后面那个颜 {MOD}勾选上

6楼-- · 2019-07-17 21:53

精彩回答 2 元偷偷看……
