PADS 9.5 画PCB,关于V割的标示问题。
2019-07-16 21:23
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
PADS
11950
6
1707

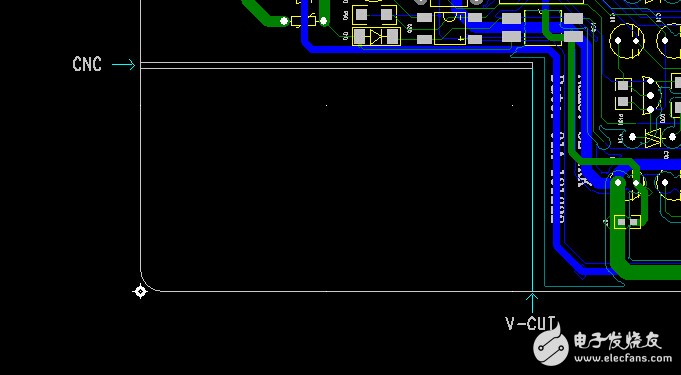

上图中CNC处是用板框挖空区域画了个封闭的长方形来做锣空的,
V-CUT是用一条2D线画的,2D线放在钻孔层用来表示这个地方要做成V型槽,
整个部分就是为了便于板子做成后能手动掰掉它,
但这样标示后
PCB
板厂家说不行,我是新手,请各位大神指点。
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
vinww特烦恼
1楼-- · 2019-07-17 01:31
PCB厂家有说为什么不行吗,是不是因为这块面积太大了
加载中...
psc1234
2楼-- · 2019-07-17 02:54
@vinww特烦恼,你好,PCB厂家说标示不明确,打电话和他们沟通,说明此处的用意是V割,回复我说意思是懂了,就是PCB板子上不是这样画的,请问PADS9.5这样的情况,规范的操作是怎样的,谢谢了。
加载中...
psc1234
3楼-- · 2019-07-17 05:55
精彩回答 2 元偷偷看……
加载中...
随风_Chris
4楼-- · 2019-07-17 11:10
电路板是由各个层组成的,电路板厂家的工艺流程也是按照各个层去做的,对于外形应该是KEEPOUT层,V CUT应该画在keepout层才可以,或者让PCB厂家按照你的意思给你做一个拼版图也是可以的
加载中...
华兵电子设计
5楼-- · 2019-07-17 13:06
你这样确实不行,因为V-CUT是要将整条线全部V-CUT,不可以说PCB的长或者宽的一半进行行V-CUT,明白了吗?
加载中...
华兵电子设计
6楼-- · 2019-07-17 16:20
仔细看了一下你的板框,你这样做,不如重新画一个新板框,也就是说要怎样的板框,就画成怎样的,不需要你这样搞来搞去!
