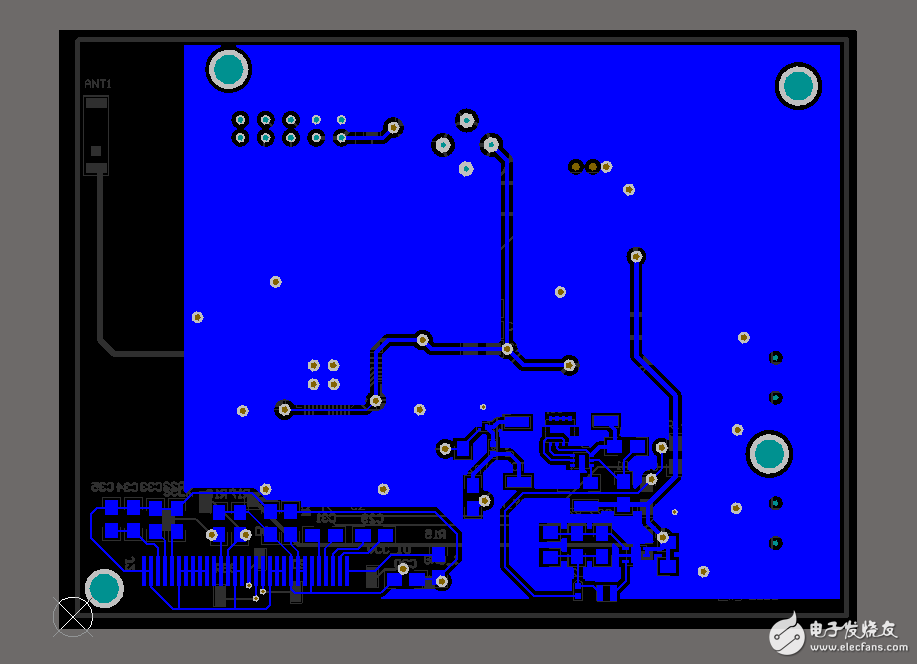

画完第一块PCB，有什么好的建议

2019-07-16 21:25发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

14条回答

617264286

1楼-- · 2019-07-17 03:21

顶帖········

我也叫旦旦

2楼-- · 2019-07-17 03:26

感觉你这块板子不是很复杂，尽量把元件放在一层，如果是手工焊那就无所谓了，如果是贴片机焊接的话每块板需要焊接两次，有点浪费资源。

wanglonglongls

3楼-- · 2019-07-17 04:31

1线距与覆铜间距最好为20mil，你的是16mil；2覆铜上要多打过孔，而且你把过孔打在焊盘上了；3尽量把贴片元件放在一层，况且本来件就不多；4走线有锐角；5覆铜GND过孔默认28mil（16mil）即可；5覆铜只覆了一单层；6布局不整齐不集中；7定位孔最好在机械层画而不是用过孔代替；8丝印方向尽量一直。
