本人是菜鸟，刚开始学
PCB画图，用的是Al
tium Designer 13。
我遇到一个问题：我的板上要钻一个孔，只是物理上的一个孔，不带电气属性，不是焊盘的那种。
一开始因为不懂，所以
1.我在原理图的Drill Drawing层上画了一个圆圈代表钻孔，但是生成PCB后发现走线还是从钻孔的位置经过了。我判断，系统没有把我画的圆圈当成一个钻孔，所以才会从圆圈位置走线。
2.我以为是我选的层不对，所以又在Drill Guide层上画了同样的一个圆圈。生成PCB后走线还是经过了钻孔的位置。
到这里，我就搞不懂了，原理图只有这两个层的名字里有drill这个词，为什么我在这两个层里都画上圈了，还是没有生成钻孔。
所以，请教各位高手：
1. 钻孔到底应该画在什么层上？
2. 钻孔是否只需要画一个圆圈就可以了？
问题很弱，请大家别笑话。
没有积分，所以给不了回报，对不起。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 xiaobai2015 的问题《菜鸟求教——PCB板怎么画钻孔。问题很弱，请大家别笑话。》','https://www.xiaopingtou.net/q-67866.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
操作很简单，但孔壁有镀铜
2、定位孔制作。
先在Keep-Out layer放置一个需要大小的圆，
然后按快捷键T-V-T，这时候如果单击圆的里面，可以看到圆的里面有一灰影，双击圆里面的双影，

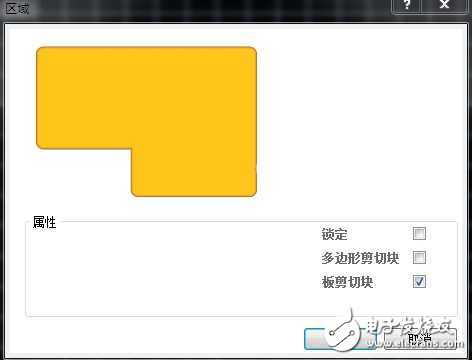

会出现“区域”界面，
选择“板件切块（cutout）”再按确定，
设置成功
下边是两种设置的效果对比，上边两个孔是焊盘，下边是定位孔
打样板的时候，转到PRETEL 99SE的格式给加工厂，发现只显示一个Keep-Out layer层的圆，即前面的第一步；样板打回来，用Keep-Out layer画的圆位置打孔啦，和原来目的一致。估计上面的那些步骤，其实就方面看3D效果吧。
先谢过！
另外，drill guide和drill drawing是做什么用的呢？对于钻孔来说，它们好像一点用都没有，但软件里面为什么要存在这两个层呢？
