向各位前辈请教一下AD的 DRC设计规则检查的违规问题

2019-07-16 21:28发布

10320 2

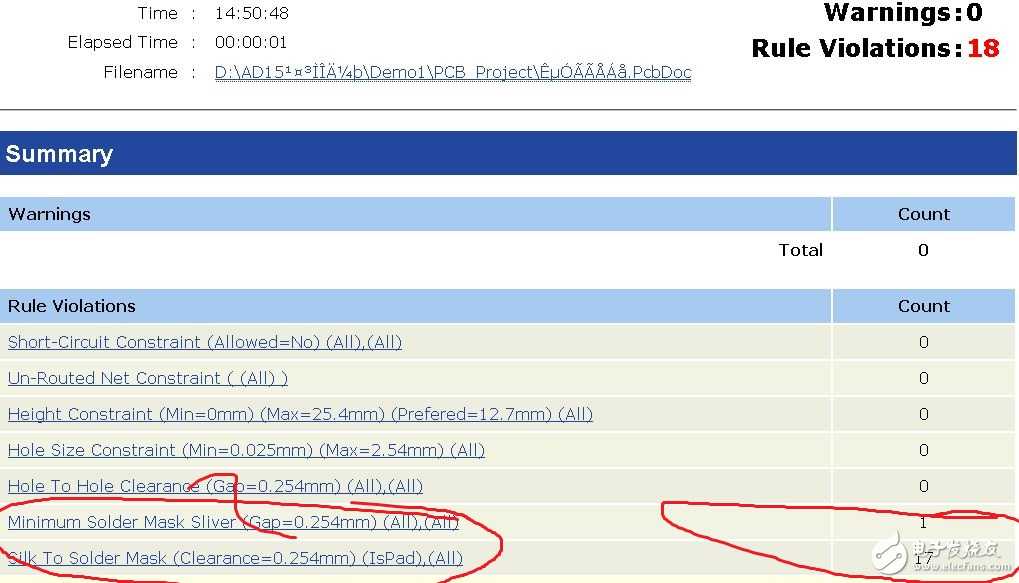

如图，我好像没有设置这两个的规则，他虽然出现警告，但是打出来板子没有问题的吧？上面描述的是什么意思

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-17 02:50

看不清

2楼-- · 2019-07-17 05:37

第一个条问题，两个solder 太近了，小于了0.254mm
第二条是，器件丝印靠solder太近了，如果是封装问题，可以修改rules，设规则为0
