用altium designer winter 09 布线时怎么设置其他部分不高亮显示

2019-07-16 21:35发布

在用这个软件布线时，其他电脑都可以在进行布线时只高亮显示需要布局的那个飞线，但是我的电脑上在布线时其他一些元器件的还是高亮显示，请问各位高手有谁知道怎么解决这个问题，真的表示非常感谢！！！我是刚学习这个软件布线，希望各位大侠能给我回复哦。。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

14条回答

1楼-- · 2019-07-17 00:21

你用的是哪个软件？cadence ？ pads ? ad ?

2楼-- · 2019-07-17 03:56

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 08:00

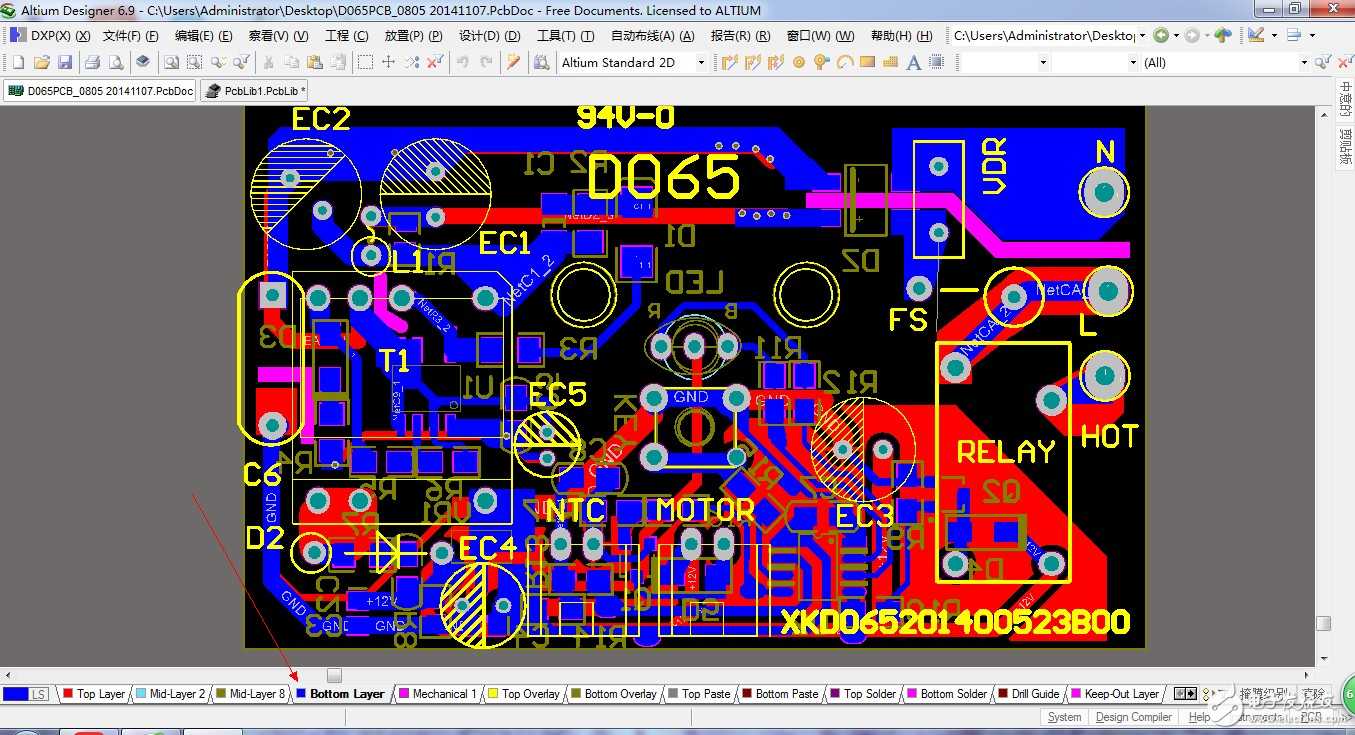

转换

层就可以了比如这个设置的是底层，那么地层优先显示出来

4楼-- · 2019-07-17 09:58

本帖最后由 paulhe 于 2014-11-19 16:58 编辑

按字母‘n’可以选择显示或隐藏飞线，在软件左侧的PCB选项中勾选网络，双击后可以自定义网络的颜 {MOD}等，

5楼-- · 2019-07-17 10:24

点击pcb右下角的“mask level”将第一个值改为0就可以了！希望是你想要的结果

6楼-- · 2019-07-17 15:36

pcb 菜单中 apply 下面的复选框 normal 改成 mask！
