这里有一张原理图，由于我是新手看不懂他画的是什么东西，问题1：图1中的JMP2-0R是什么元器件？问题2：图2中的一系列的UREF是什么？问题3：图3中出现的两个地线，请问我在画图时应该怎样处理？+5V那个位置，上面标了一个”8“，下面标了一个”4“是什么意思？整张原理图奉上，谁能告诉我？感激不尽！
PickupDriverV3.3.pdf
(51.32 KB, 下载次数: 4)
PickupDriverV3.3.pdf
(51.32 KB, 下载次数: 4)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
问题2：图2中的一系列的UREF是什么？就是基准电压或参考电压。当另一端输入比它高时输出做信号，比它低时又输出什么信号，都是用它来做参考。

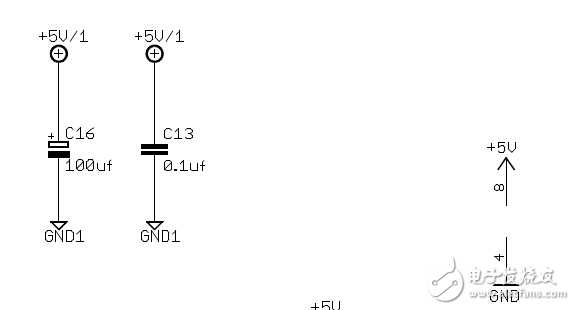

问题3：图3中出现的两个地线，请问我在画图时应该怎样处理？在做Layout时是要把它们分开的.
上面标了一个”8“，下面标了一个”4“是什么意思？这是TLC2272的第8脚接+5V，第4脚接GND。
另外那个4和11是TLC2274的第4脚接+5V，第11脚接GND
感谢前辈赐教，小弟感激不尽！
