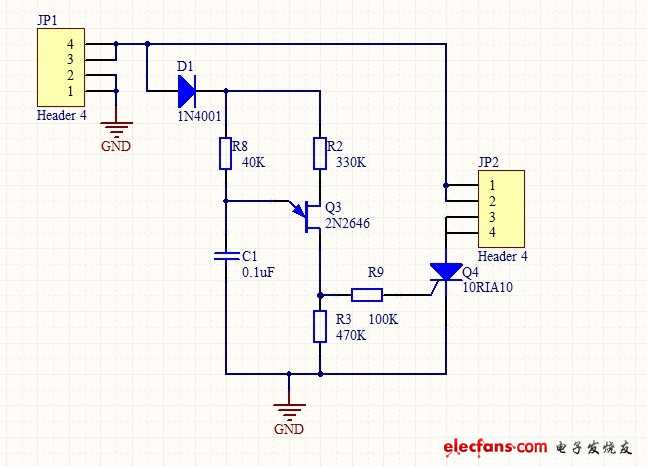

原理图上面找到了元件,生成PCB的时候又不能加载

2019-07-16 21:59发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-17 01:21

精彩回答 2 元偷偷看……

2楼-- · 2019-07-17 03:07

15912169253 发表于 2012-12-14 13:03
是因为这两个元件没有做封装库，你可以自己画！

应该怎么弄?能教一下大概的流程么`? 完全不会.

3楼-- · 2019-07-17 07:03

看看你用的单极管和晶闸管是什么型号上网查这个型号的数据手册看看是什么封装形式，建一个pcb库画出来就行了

4楼-- · 2019-07-17 12:28

新建一个LIBRARY，根据元件手册上的封装尺寸，画一个封装，然后与符号匹配一下，更新库，重新画原理图的没有封装的元件，再更新到PCB中。

5楼-- · 2019-07-17 16:50

请问我的原理图画好了检查也没有错从原理图到PCB”使变化生效“时 IC栏检查是X 到自动布线那里没有IC 是什么原因呢

6楼-- · 2019-07-17 18:00

精彩回答 2 元偷偷看……
