这样的板是怎样画出来的？

2019-07-16 22:04发布

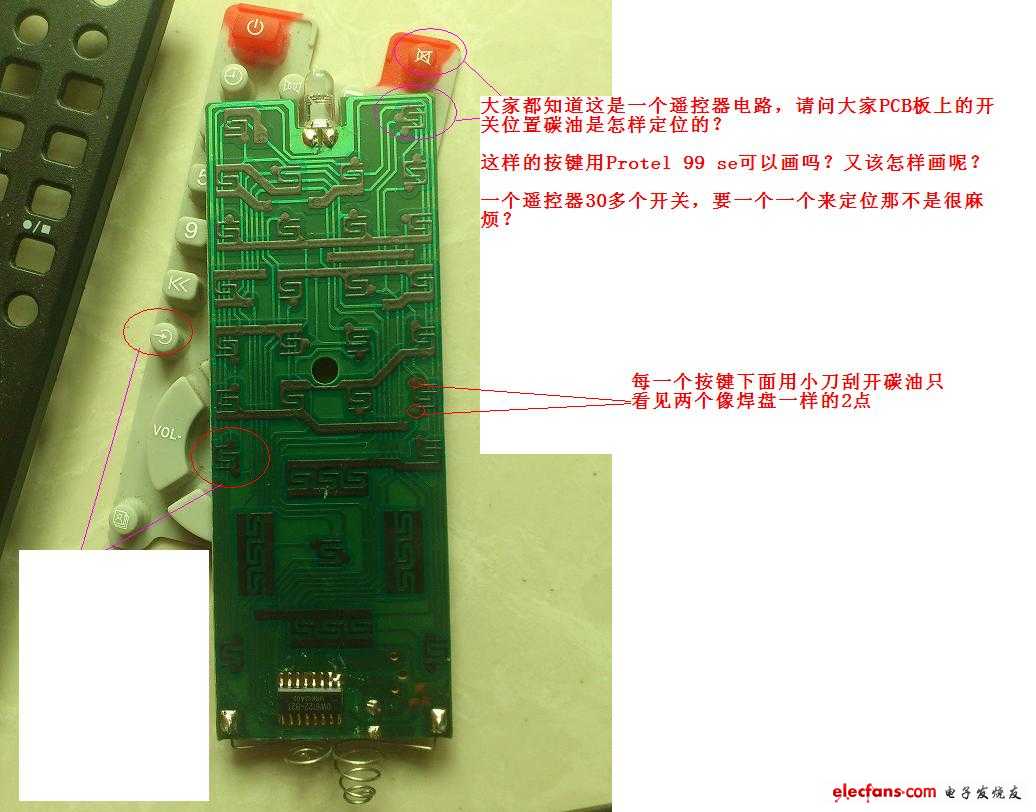

大家都知道这是一个遥控器电路，请问大家PCB板上的开关位置碳油是怎样定位的？

一个遥控器30多个开关，要一个一个来定位那不是非常麻烦？

这样的板用protel 99se 可以画吗？该怎眼画呢？

每个按键下面用小刀刮开碳油只看见 2 个点圆的触点

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-17 00:45

帮顶，同问，请高手解答

2楼-- · 2019-07-17 04:58

3楼-- · 2019-07-17 10:52

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 15:35

理论上是可以的

5楼-- · 2019-07-17 21:07

这问题希望高手解答下
