请问LCD1602液晶屏怎么与51单片机连线，最好布PCB板，底层布线，希望前辈指点，谢谢！

2019-07-16 22:27发布

10553 5

我用AD画的，3根控制线，不知道怎么连接好布线，请高手指点

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 23:19

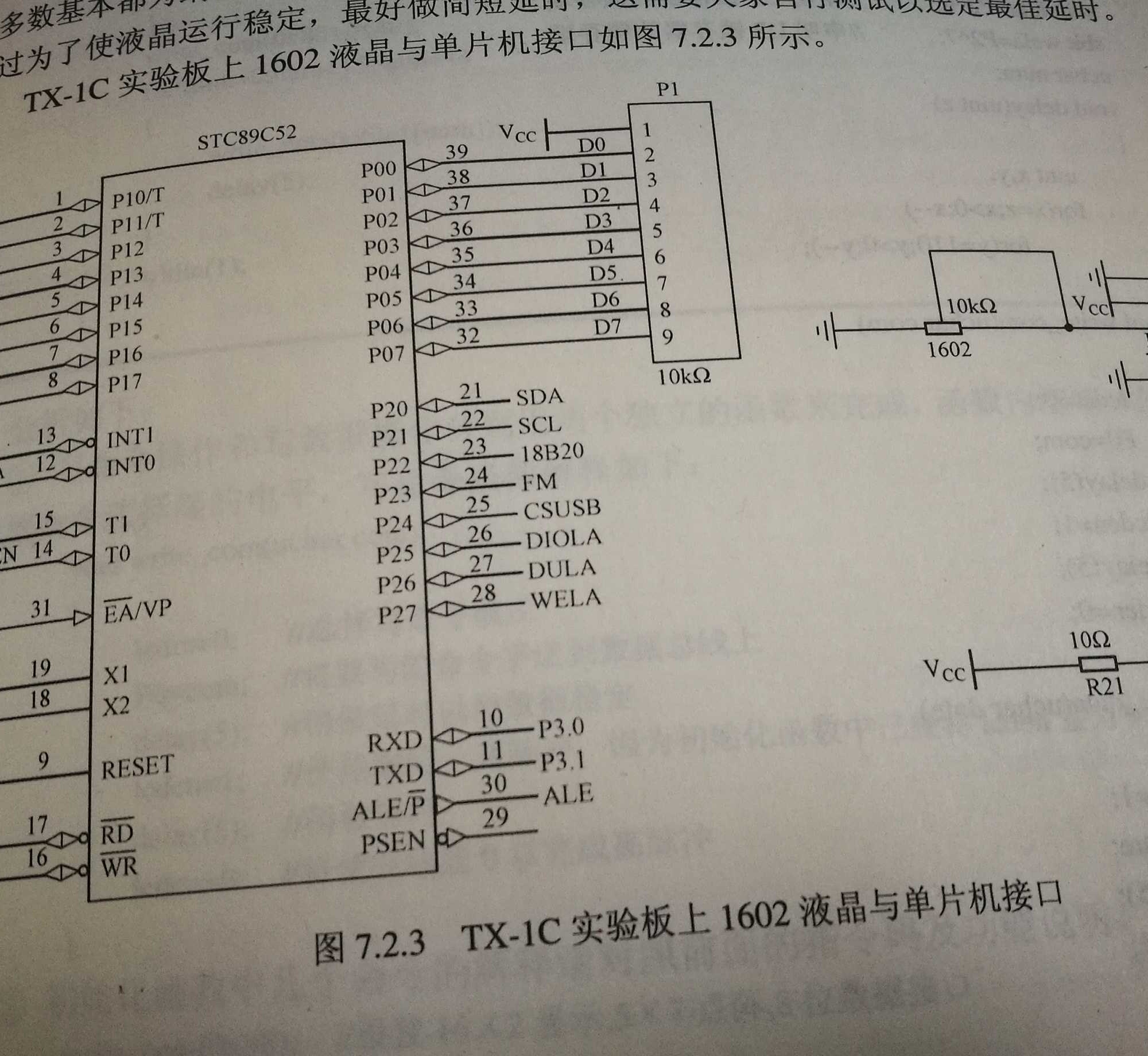

这个是tx-1c开发板的1602液晶借口原理图，希望对你有所帮助。

2楼-- · 2019-07-17 02:43

谢谢！前辈

3楼-- · 2019-07-17 06:10

谢谢楼上分享资料，知识积累中

4楼-- · 2019-07-17 10:35

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 15:10

需要接上拉电阻！

接线图
