新手求教,关于原理图在导入PCB时遇到的一些问题。

2019-07-16 22:53发布

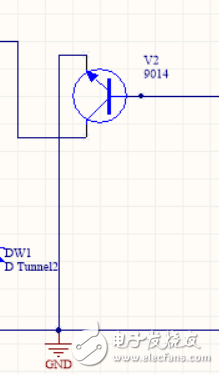

如题,本人新手,最近找到一个项目练练手。 QQ截图20160210115916.png 原理图正常,导入PCB之后 QQ截图20160210120046.png ,小弟还挺高兴的便开始布局。结果发现 QQ截图20160210120233.png ,这两个原件根本没有跟其他任何原件连上线。对比原理图, QQ截图20160210120407.png QQ截图20160210120417.png ,接了地的这两个三极管在PCB中都变成了孤立的原件。请教一下这是为什么?怎么解决这个问题?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
hhwap2009
1楼-- · 2019-07-17 03:40
有两种可能:
1:你原理图没画好。
2:原理图的管脚标注和PCB封装的管脚标注不一样,如原理图是EBC,PCB封装是123。 最佳答案
Twentyfour24
2楼-- · 2019-07-17 06:24
 精彩回答 2  元偷偷看……
lunhui1
3楼-- · 2019-07-17 12:12
应该是封装库和原理图库的标号不对应
Twentyfour24
4楼-- · 2019-07-17 13:49
lunhui1 发表于 2016-2-10 17:10
应该是封装库和原理图库的标号不对应

怎么查呢?我没看出来在哪儿找问题
maills1101
5楼-- · 2019-07-17 16:41
导入的是9014三极管吗?改改三极管的引脚标号
Twentyfour24
6楼-- · 2019-07-17 20:33
maills1101 发表于 2016-2-11 20:12
导入的是9014三极管吗?改改三极管的引脚标号

恩,我在PCB设计版面中重新定义了三极管引脚所处的网络标号,这样倒是连上了。
不知道能不能在从原理图导入PCB时解决这个问题?
