protel99se中Design/update pcb使用的问题

2019-07-16 22:53发布

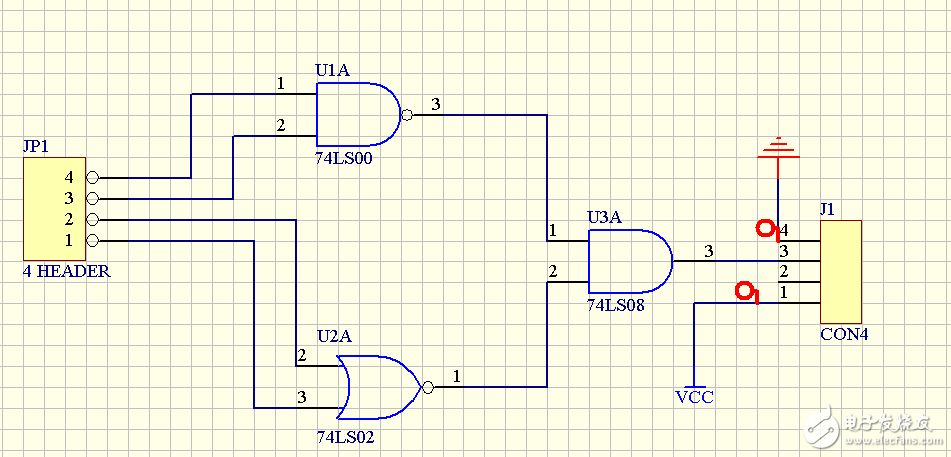

这是练习用的原理图,我已经在图中把VCC和GND走线宽度分别设置为30mil

update pcb1.png
但是Design/update PCB后,自动布线,VCC和GND的走线却无变化,没有加粗,如下图,不知是怎回事 updatepcb2.png

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
liujinyi016
1楼-- · 2019-07-17 00:08
你在PCB中查看一下规则,看规则有没有导入到PCB里,再看你原理图的规则设置对不对。
aabb1234567
2楼-- · 2019-07-17 01:53
本帖最后由 aabb1234567 于 2016-1-24 19:03 编辑
jinyi7016 发表于 2016-1-23 15:42
你在PCB中查看一下规则,看规则有没有导入到PCB里,再看你原理图的规则设置对不对。


原理图规则应该没错的,可能是规则没导入到PCB里,怎么样才能把规则导入到PCB里啊。。。[em:1:]
liujinyi016
3楼-- · 2019-07-17 02:38
aabb1234567 发表于 2016-1-24 03:02
原理图规则应该没错的,可能是规则没导入到PCB里,怎么样才能把规则导入到PCB里啊。。。[em:1:]

99真是好久不用了,都忘记了,但AD里,要是在原理图中设置了,直接导入网表的时候就自己导入了的。
aabb1234567
4楼-- · 2019-07-17 02:50
