盲埋孔板子导出gerber问题

2019-07-16 22:56发布

站内问答 / Altium Designer
17427 1 1740
小弟做的盲埋板子，导出gerber时，钻孔Drill Drawing 层只显示通孔的标记，是不是没有导出盲埋孔，如何设置？ 望大神们赐教，感激不尽！！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
WAITXHURT
1楼-- · 2019-07-17 01:03
放置盲埋的时候一定注意看层切换，不要按工具栏中的过孔命令放置，在走线时按“*”号放置，注意看当前层切换。

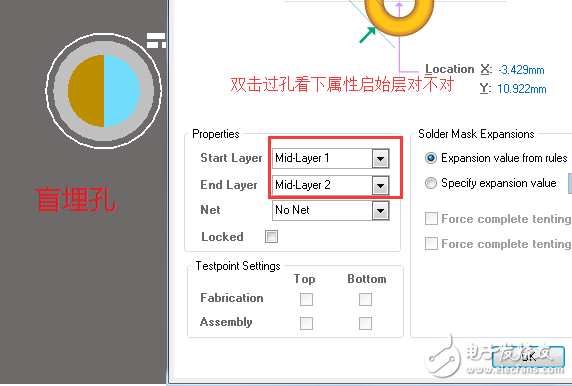

过孔成两个对半的颜 {MOD}就是盲埋了，如下图
