关于原理图设计到PCB图时出现的错误？（我是小白）

2019-07-16 23:24发布

8007 3

这是我画的原理图

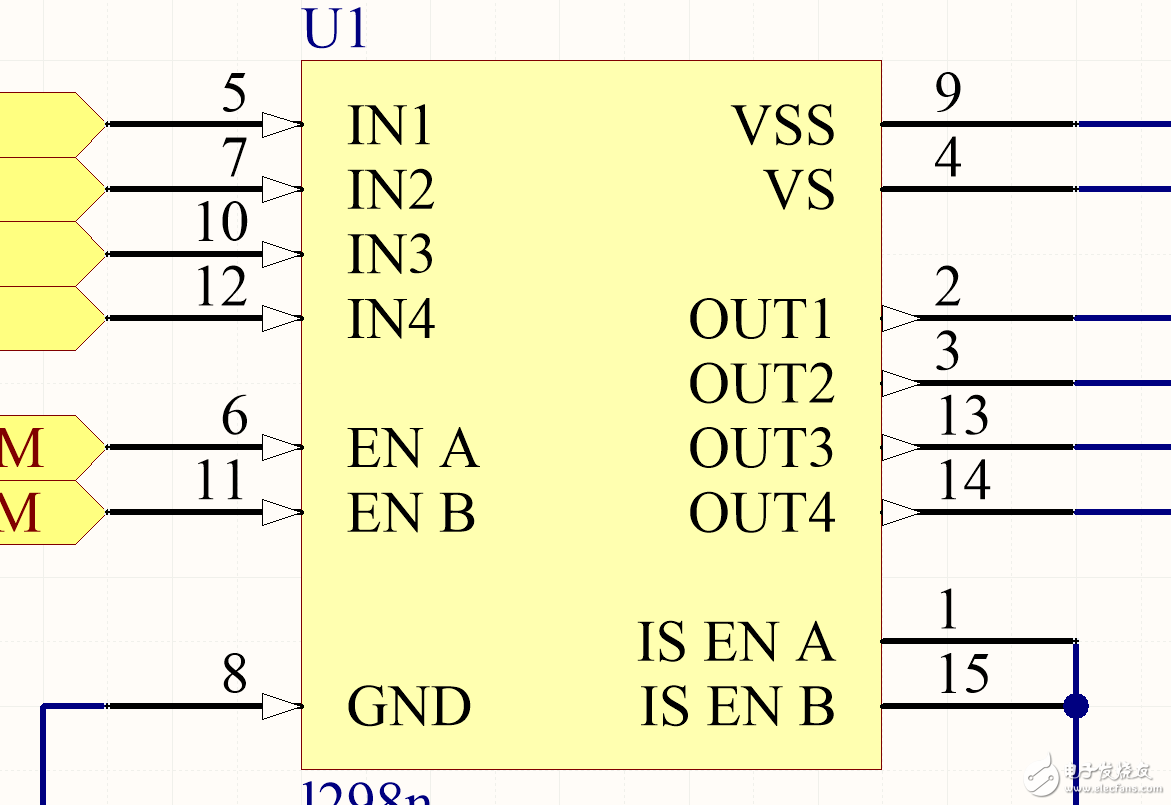

这是我自己写的驱动模块

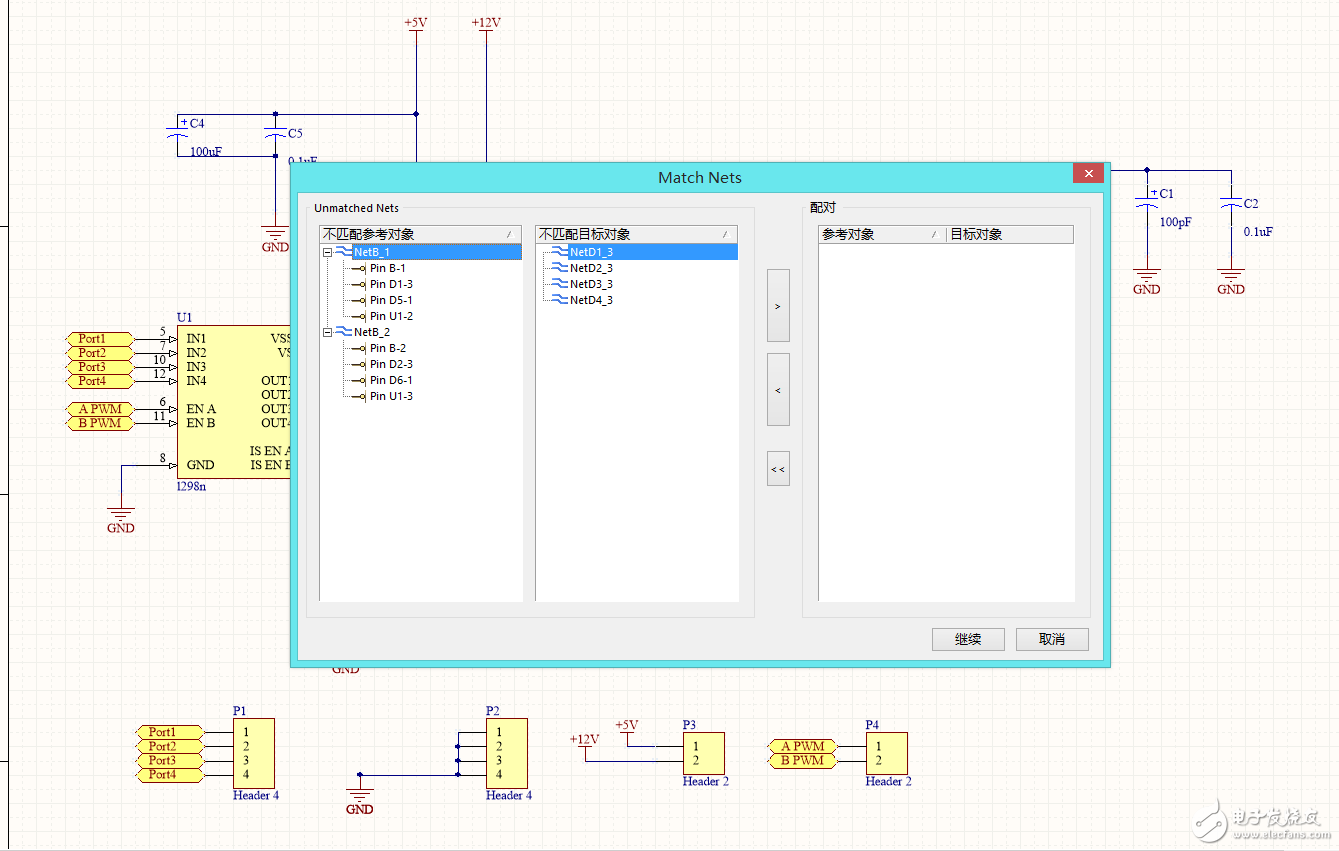

这是将原理图设计成PCB时候出现的错误

我看不懂错误是什么，希望高手能够告诉下。最好能把解决办法说下。[qq]641020799[/qq]

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-17 04:48

原理图中电机画的有问题。多了一个点。
不过也不排除有其他封装问题。先看可以修改下原理图，
如果在调入网络没问题就OK。如果还有问题就直接继续，在生成的PCB中可以看出是哪里的问题在回过头去修改原理图。

2楼-- · 2019-07-17 07:14

原理图库与封装库的标号不对应造成的，打开原理图库和封装库，同时修改，把每个管脚对应每个焊盘的标号设置成一样的！我也遇到过这种情况，用这种方法成功解决了的！

3楼-- · 2019-07-17 12:03

把原文件丢给我，我来看看。651075843@qq.com邮箱给我
