请问如何在PCB上画出如下面中的7这样文字啊？

2019-07-16 23:39发布

站内问答 / Altium Designer
18137 9 1503

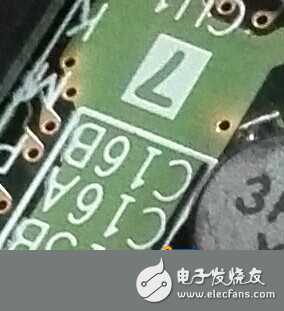

请问如何在PCB上画出如下面中的7这样文字啊？如下图所示，下图中的文字7，是怎么设计出来的啊？ 请问如何在PCB上画出如下面中的7这样文字啊？.jpg
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
690705980
1楼-- · 2019-07-17 00:28
 精彩回答 2  元偷偷看……
164908060
2楼-- · 2019-07-17 03:02
5.jpg 6.jpg
℡↘卟放棄
3楼-- · 2019-07-17 03:30
学习了{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}
哼小曲
4楼-- · 2019-07-17 04:47
可以这么做：
1、在走线层，如Top层铺一块静态铜箔，并且在铜箔参数的间距设置中，把Line改为Default，设置一个比较小的数值，如：1；
2、写一个数字7，然后把格点设小，用Line把数字7在Top层描出来；
3、把描好的字放到铜箔上，并进行铜箔避让；- ~: w/ b) }6 g- l3 g
4、用Z-copy功能，将避让后的静态铜箔复制到丝印层，注意勾选Voids选项；
社区管家
5楼-- · 2019-07-17 09:47
690705980 发表于 2014-12-19 12:04
将字体反向就行，在AD软件里  双击文字，弹出的对话框的下方有选项。

谢谢 很给力  做出来了

社区管家
6楼-- · 2019-07-17 10:20
 精彩回答 2  元偷偷看……
