能不能给freeman回答一下下边这些非常简单的问题，急求答...

2019-07-16 23:41发布

6307 2

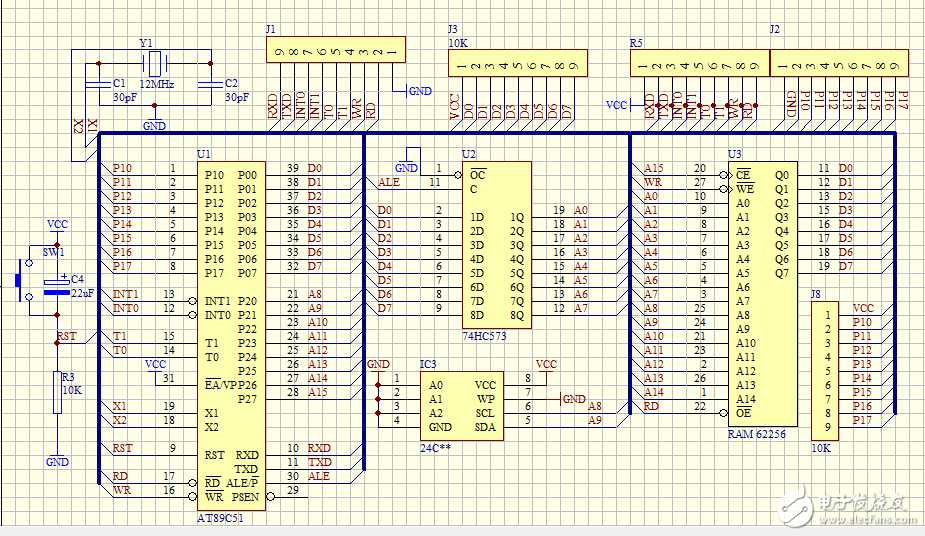

这两个图片是一个基于单片机控制的一些器件的原理图，可是不太明白实物图改怎么按照电路图连接，能不能给解释一下图中J1,J2,J3,J4,J5,J6,J7,J8,R2,R5改怎么连接！

电路图1

电路图2

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-17 05:33

根据网络标号去意义对应。

2楼-- · 2019-07-17 07:50

简单的 fit to doc并不能解决问题，再次移动还原 @refree4 说
