请高手帮忙解答一下我在protel画图中出现的错误

2019-07-16 23:53发布

#1 Warning Unconnected Net Label On Net P1.0 W65S0UVIY6_2(7GNE}7@O.jpg

这是在ERC检查的时候出现的问题，
juanjuan1.SCH P1.0

#2 Warning Unconnected Net Label On Net P1.0
juanjuan1.SCH P1.0

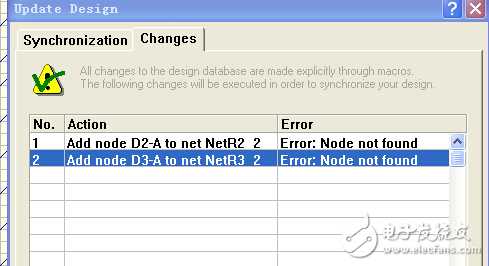

这是在生成PCB板时出现的问题，

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-17 03:16

没找到封··装吧

2楼-- · 2019-07-17 06:02

R2 R3你没有跟LED接上。。。

3楼-- · 2019-07-17 10:07

楼上看的好细心啊

4楼-- · 2019-07-17 15:19

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 15:27

beth 发表于 2014-9-4 19:48
我也查了，就是这个线画的，怎么弄也连不上啊，看着是连上了的啊

你看r2r3的端子后面

6楼-- · 2019-07-17 18:08

分享的东西不错，值得一看
