不错，帮顶。应该是你的第一个作品吧。

dingyixia

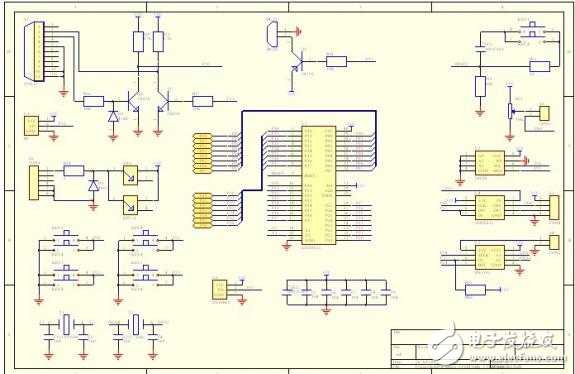

第一:复位电路电容反了.也没有加VCC...怎么复位/. 第二:P0口没加上拉电阻. 第三:18B20没加上拉电阻 第四/.:串口通讯没加电平转换芯片就是MAX232  第五,:各种封装我看着都想吐,电阻电容二极管LED那些,等等很多封装库都有,你为什么不直接调用.,偏要画,你会画就行啦.第六:基于封装很丑,也不能专心的检测,所以错误暂时指出这点.PCB就算了.布线糟糕了点,继续改好原理图先吧.不对,封装改好先.

感谢楼上的大神一一指出，辛苦大神了，我会一一改正的，。
    这个的确是我第一个作品，之前完全没接触过，完全就是跟着视频做，视频里面老师怎么画，我就跟着一起画，很多按键其实都不知道是什么意思，但是跟着视频做完其中用到的功能至少都模模糊糊了解了。
    因为第一次做，不知道好坏，给老师看的时候他也没特别仔细看，只是说打样出来看看。我在知道要做出实体后才希望能完善这幅图，不希望第一次画板就这么夭折。
     楼上的冰葑世纪朋友指出了很多错误，我会一一改的，第一的VCC已经加上，第二的P0口上拉电阻，在DISPLAY这幅图的中间有8个连在一起的电阻，但是没有跟发光二极管连在一起，只是都连在了P0口，这样的电阻能算上拉电阻吗？求教。第三的18B20上拉电阻是加在第一管脚，再连VCC吗？第四，电平转换芯片我正在画。第五，这个，我也蛮无奈，网上的教程真心不多，视频更是少的可怜，好不容易找到一部王老师的，评价还蛮高的，我就把他当成宝了，也确实有几个错误的地方，我在看视频的时候就发现了（这种错误是建立在我完全不懂protel的情况下，即一个正常人一眼看出来的常识性错误，比如顺序标号123，他写成了122,专业的错误我的确是完全看不出来）。第六，封装我过会翻封装库，但是很多封装的物品我不认识，怎么才能知道这个封装对应哪个元件呢？
     在下愚昧，还望朋友不辞赐教。

感谢楼上的大神一一指出，辛苦大神了，我会一一改正的，。
    这个的确是我第一个作品，之前完全没接触过，完全就是跟着视频做，视频里面老师怎么画，我就跟着一起画，很多按键其实都不知道是什么意思，但是跟着视频做完其中用到的功能至少都模模糊糊了解了。
    因为第一次做，不知道好坏，给老师看的时候他也没特别仔细看，只是说打样出来看看。我在知道要做出实体后才希望能完善这幅图，不希望第一次画板就这么夭折。
