请教各位大神从SCH中导入PCB问题

2019-07-17 00:58发布

  是这个样子的,我画好SCH图后,检查好封装,生成网络列表后,在PCB中导入网络列表后也没有出错,但是在导入PCB后有部分元件看不见了?(在SCH中用UPDATE TO PCB 后也是这样)这是为什么啊?就是有许多连线的元件连到无穷远去了!用鼠标点不到那儿。请教各位专家大神不吝赐教啊,感激不尽!

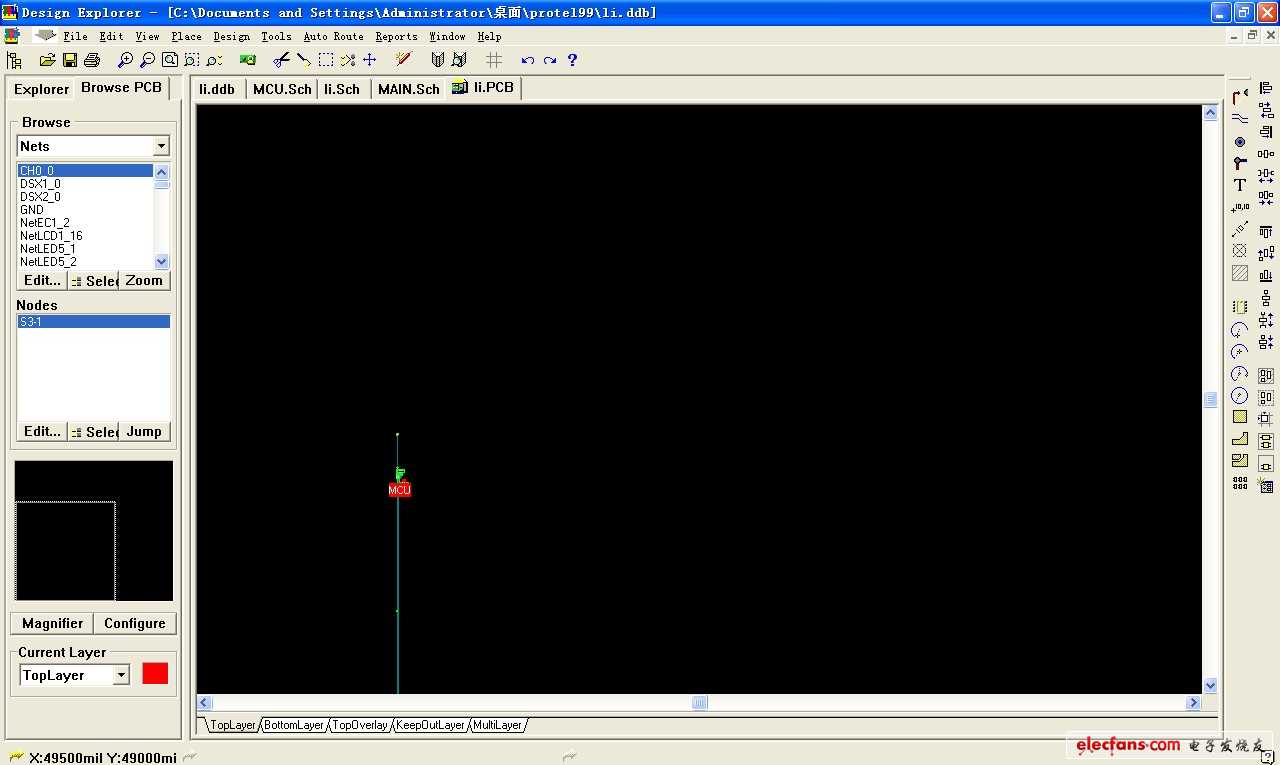

就是这个找不到元件的图 就是这个找不到元件的图
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
K电子
1楼-- · 2019-07-17 06:16
先看下SCH里面的封装名,和Allegro里面的封装名是不是一致的?
LCfall
2楼-- · 2019-07-17 08:52
K电子 发表于 2012-10-5 00:00
先看下SCH里面的封装名,和Allegro里面的封装名是不是一致的?

看了 封装我改完之后与SCH中的对了一遍,没错后才导入了PCB的。请问大神这个问题常见吗?  再次感谢您的回答!
zhlndsq-484
3楼-- · 2019-07-17 11:52
草根白骨精
4楼-- · 2019-07-17 15:50
 精彩回答 2  元偷偷看……
LCfall
5楼-- · 2019-07-17 16:17
zhlndsq-484 发表于 2012-10-5 00:29

您好!能告诉菜鸟我出现这种情况到底是什么原因吗?怎么才能解决啊
LCfall
6楼-- · 2019-07-17 18:00
草根白骨精 发表于 2012-10-5 00:30
把您的封装库里的器件参考点进行定点,因为没有定点,所以有的器件跑的天远,要找死人的 ...

谢谢您的回答!但是怎么定点啊?我是菜鸟,刚学的呢 感激不尽啊
