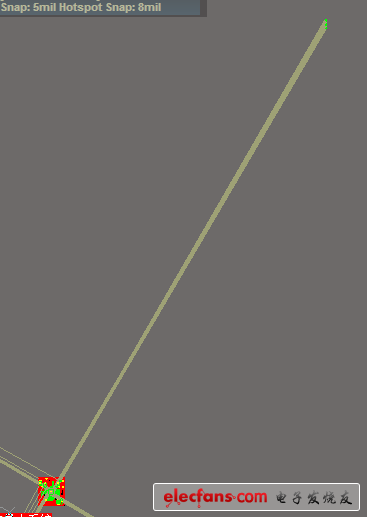

当原理图更新入PCB时，元器件飞得好远？

2019-07-17 01:31发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-17 05:50

精彩回答 2 元偷偷看……

2楼-- · 2019-07-17 10:57

jiwei702521 发表于 2012-9-19 13:35
封装有问题的。中心点离你画得封装太远了

谢谢回复，试试

3楼-- · 2019-07-17 16:43

在做PCB封装库时，为了定位坐标，所以要设每个元件的原点，方法：E,F,P。这样就会自动把1脚的焊盘设为元件原点了，下次导入的时候就不会有问题了

4楼-- · 2019-07-17 22:43

难道这就是传说中的画封装的时候焊盘没定位在原点的原因？回去的时候试下……

5楼-- · 2019-07-18 01:36

画封装元件时，点编辑-设置参考-1脚或中心都可以。
