430控制24位AD模块

2019-03-24 12:35发布

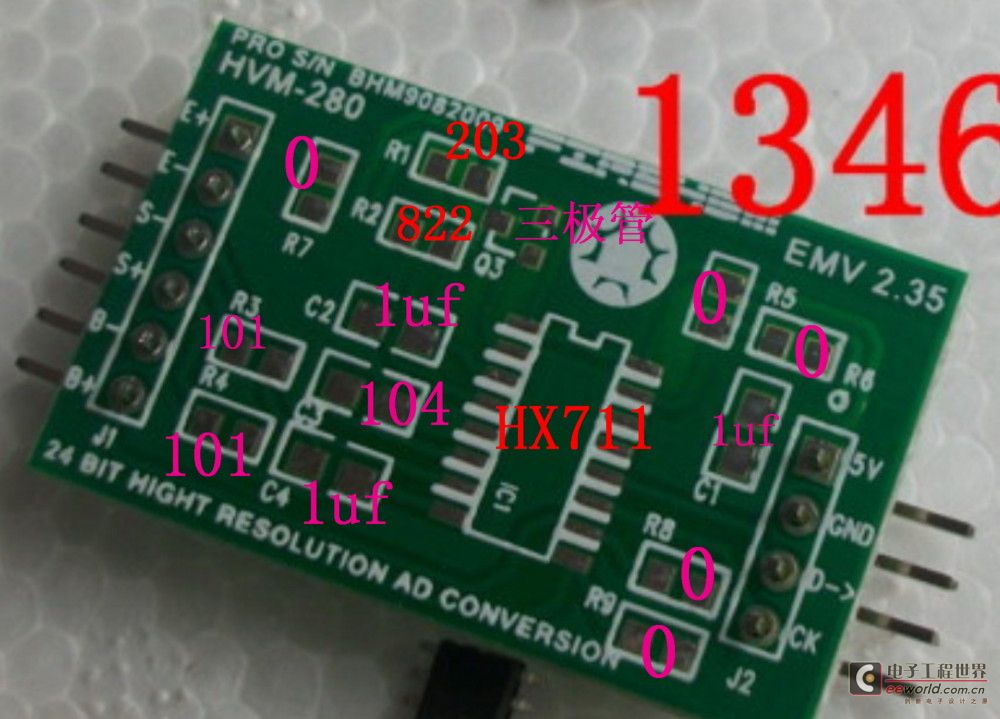

用msp430f149控制一款24位的AD模块，结果在12864上显示一直是满值的一半，不知道程序怎么写了。我把原来的51参考代码改为430的，不行啊。AD程序在51上是好的，液晶正常显示，只有在430上出现了这样的问题，我知道可能是程序的问题，但不知道出在什么地方，各位高手帮忙解答一下，谢谢！！！程序代码： #include<msp430x14x.h>
#include "cry12864.h" typedef unsigned char uchar;
typedef unsigned int uint;

#define ADDout (P6IN&0x01)
#define ADSck1   P6OUT|=BIT1
#define ADSck0   P6OUT&=~BIT1 // ADC24pins

//***************functions define**************************//
     unsigned long ReadCount(void);
void DelayNus(uint n);
     void chuli();
     void ClkInit();
//*************main function****************************//

void main()
{

    unsigned int i;
    WDTCTL=WDTPW+WDTHOLD; //关掉看门狗
     /*------选择系统主时钟为8MHz-------*/
      ClkInit();
    //计数时钟选择SMLK=8MHz，1/8分频后为1MHz
     TACTL |= TASSEL_2 + ID_3;
    //打开全局中断
    //_EINT();

      Ini_Lcd();                  //初始化液晶
    // P2DIR|=0xff;
     // P2OUT|=0xff;

      P6DIR|=0xfe; //P6.0输入，其余输出

     while(1)
   {
         Write_Cmd(0x80);

         chuli();
         //temp=ReadCount();
        //temp>>=16;
        //P2OUT&=temp;
       for (i=0;i<20000;i++); //for语句，i为循环变量，i每次循环加1，当i<20000时，
        //循环延时
    }
}

/****************************************************************************
* 名    称：ClkInit
* 功    能：时钟系统初始化 MCLK为8MHz,分频后位1M，SMCLK为1MHz
* 入口参数：无
* 出口参数：无
****************************************************************************/
void ClkInit()
{
    char i;
    BCSCTL1 &= ~XT2OFF;             //打开XT2振荡器
    IFG1&=~OFIFG;                   //清除振荡错误标志
    while((IFG1&OFIFG)!=0)
    {
        for(i=0;i<0xff;i++);
        IFG1&=~OFIFG;               //清除振荡错误标志
    }
    BCSCTL2 |= SELM_2+SELS+DIVS_3; //MCLK为8MHz，SMCLK为1MHz } //*************24ADC function*******************************//
     unsigned long ReadCount()
    {
           unsigned long Count;
           unsigned char i,temp;

           Count=0;
           temp=ADDout;
           if(temp) //ADDout为1
           ADSck0;            // DOut=1,Sck=0时表明A/D 转换器还未准备好输出数据
                       //即AD转换未结束

           while(temp); //等待Dout为0，判断AD转换是否结束，未结束继续等待，否则
                          //读取结果


            for(i=0;i<24;i++)
      {

              ADSck1; //sck上升沿（发送脉冲）
                 Count=Count<<1;   // sck下降沿来临时变量左移一位，右侧补零

              ADSck0;

              if(~temp) //Dout为0，变量加1，继续AD转换
     Count++;

             }
                //DelayNus(10000);
                ADSck1;
                Count=Count^0x800000;   // 第25个脉冲下降沿时转化数据   128增益
                //DelayNus(50);
                ADSck0;
                //DelayNus(10);
               return (Count);

    }

void chuli()
{
   unsigned long temp,x1,x2,x3,x4,x5,x6,x7,x8;
   temp=ReadCount();

   x1=temp/10000000;
   x2=temp/1000000%10;
   x3=temp/100000%100%10;
   x4=temp/10000%1000%100%10;
   x5=temp/1000%10000%1000%100%10;
   x6=temp/100%100000%10000%1000%100%10;
   x7=temp/10%1000000%100000%10000%1000%100%10;
   x8=temp%10; Write_Data(x1+0x30);
Write_Data(x2+0x30);
Write_Data(x3+0x30);
Write_Data(x4+0x30);
Write_Data(x5+0x30);
Write_Data(x6+0x30);
Write_Data(x7+0x30);
Write_Data(x8+0x30);
//delay_ms(1000);
}
/*******************************************
函数名称：DelayNus
功    能：实现N个微秒的延时
参    数：n--延时长度
返回值：无
说明    ：定时器A的计数时钟是1MHz，CPU主频8MHz
          所以通过定时器延时能够得到极为精确的
          us级延时
********************************************/
void DelayNus(uint n)
    CCR0 = n;
    TACTL |= MC_1;           //增计数到CCR0
    while(!(TACTL & BIT0));   //等待
    TACTL &= ~MC_1;          //停止计数
    TACTL &= ~BIT0;          //清除中断标志
}
