Atmel
走线改正问题
2019-07-17 02:13
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
Altium Designer
10248
6
910

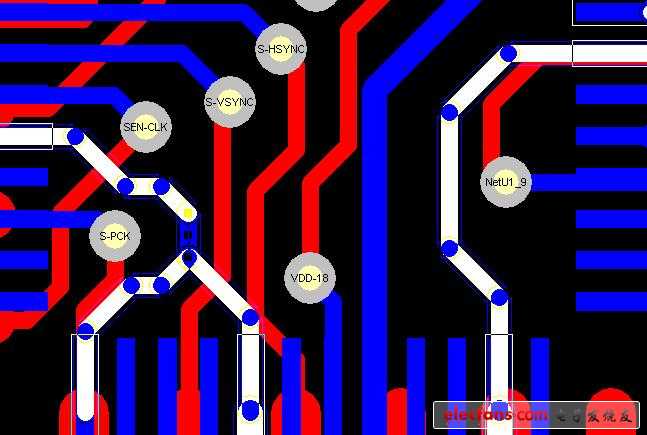

帮忙看下下图那三根线怎么处理合适
下图keepout层圆圈边上的顶层那三根线这样好,还是两个一连另外个垂直。或者还有其他办法。
下图点亮的那个线是DGND,隔开他们的底层那个线式一个
电源
线。我就这样走呢,还是把DGND联起来,用两个过孔再吧电源线连起来。
这是上次悬赏的那个问题,自己只是重新画了下线,没有改多少布局。感觉走的更差了。
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
兰兰
1楼-- · 2019-07-17 05:27
精彩回答 2 元偷偷看……
加载中...
chenpj0322
2楼-- · 2019-07-17 06:29
有没有说得清楚一点的啊
加载中...
252750870
3楼-- · 2019-07-17 06:35
确实没讲清楚
加载中...
wuhuaizai
4楼-- · 2019-07-17 10:34
最上面的那个图net AGND有一个焊盘上有三根线,就像是个天线符号那个,怎么改下。
第二个图,最粗的那个线像F型的,还多了一点,这块怎么改。
最下面的图,就是想问要不要把地在这里连一起,顶层用两个过孔走一起,这样这块的铺地会大点。
加载中...
qq601039293
5楼-- · 2019-07-17 16:26
楼主你好,你走先其实不用刻意的从某个焊盘走到某个焊盘在分开走,这个走法是滤波电容的走法,想你图一和图二走线完全可以直线走下去,然后有分支在垂直走线即可;
图三的电源线最好过孔走顶层,然后把两个地网络在连接在一起,这样铺铜的时候面积才会大,效果才好,不然你这样被隔开了相当于两个地网络了。以上是个人观点,并不是一定适合,大家有不同意见可以发表讨论下。
加载中...
wuhuaizai
6楼-- · 2019-07-17 21:22
精彩回答 2 元偷偷看……
加载中...
