如何让空心圆圈焊盘正常地实体显示？如何将拐角那些断线平滑过渡显示？
打开 Allegro自带的 PCB文件 cds_routed.brd 你会看到焊盘是圆圈显示，走线拐角有断接痕迹。

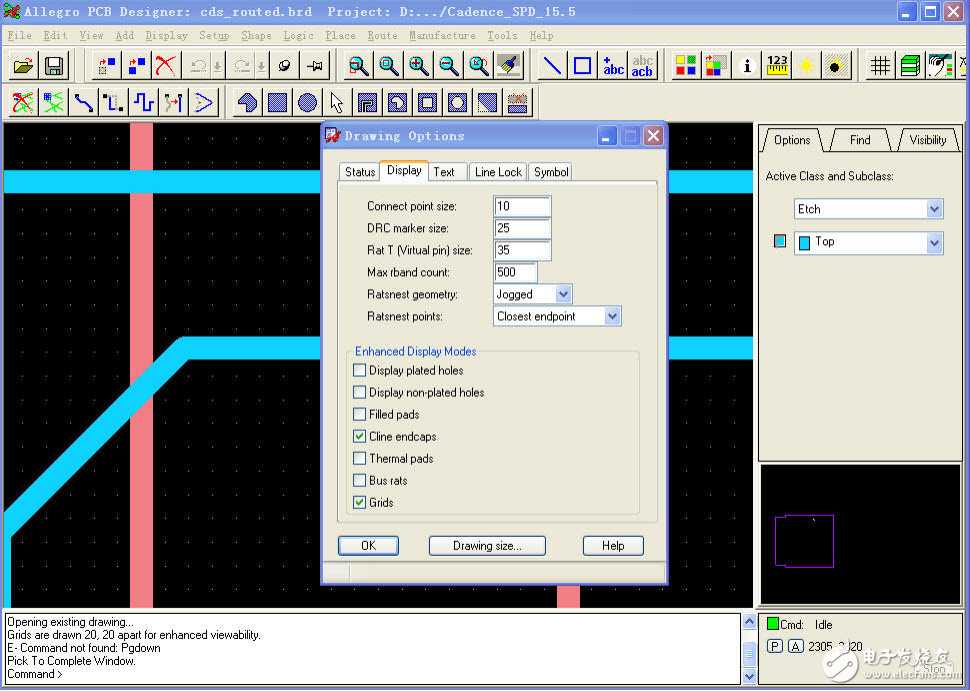

那么如何才能让它显示完整情况呢？点击 SetupÆDrawing Options…


可以看到 Display plated holes,Filled pads,Cline endcaps都没有打上勾，可见问题的答案就在这里了。
首先打上 Cline endcaps 然后按住鼠标中键【如果没有鼠标中键可以按 Shift+鼠标右键组合；或者按住上下左右方向键都可以】来回挪动一下，你会看到刚才在走线拐弯连接处已经平滑过渡了。

然后 Filled pads 打上勾，按住上面的方法挪动，可以看到焊盘现在已经是实体的了，不再是圆圈圈了。

然后打上 Display plated holes 的勾，再挪动一下，可以看到 VIA的通孔也可显示出来了。

轻松打几个勾就会让你看图的过程方便很多，也符合一般看 PCB 图的习惯【毕竟很多情况下看那些圆圈与断线并非很习惯】
