我可以这样理解三极管的工作状态吗？

2019-07-17 10:13发布

站内问答 / 电子元器件

6140 11

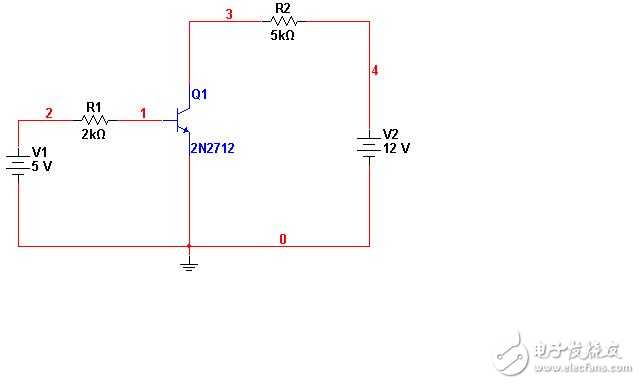

请看图（注意：这里器件的电压值、电阻值等都是随便写的）：
假设三极管的基极-发射极之间的BE极开启电压为0.7v。

1、在输入回路中，只要电源V1<0.7v,

那么三极管就是截止状态；是吗？

2、当电源V1>0.7v时，三极管就开始处于放大状态；

我可以这样先计算：

输入回路的电路I1=(V1-0.7v)/R1,

输出回路的放大电流I2=I1*β，

在输出回路中，三极管的集电极-发射极之间的

电压Uce=V2-I2*R2,

如果电压Uce>0,则该三极管处于放大状态，如果电压Uce<0,则三极管处于饱和状态（因为Uce不可能为负），请问我是理解对吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-07-17 12:20

没写完

2楼-- · 2019-07-17 14:11

UCE大于0不等于工作放大状态，饱和导通还有电压呢

3楼-- · 2019-07-17 18:07

实践出真知，一味纠结教材说的只会让人更迷茫。三极管是电流控制器件，只要V1大于三极管启动电压，工作在什么状态跟V2大小才有直接关系。

4楼-- · 2019-07-17 19:29

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 21:10

{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}{:1:}

6楼-- · 2019-07-18 02:22

我也在迷胡中……
