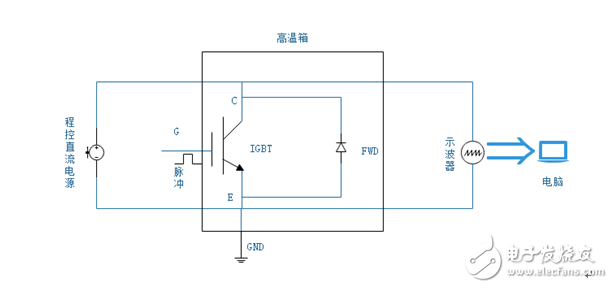

各位老师，我最近在做IGBT模块的饱和压降测试，我是直接用光耦芯片HCNW3120驱动，但测试电流大了之后，采集的波形震荡比较大，栅极电压也有点变化（小电流时比较好），这样是不是会影响测试结果，有没有什么方法可以让栅极电压更加稳定，我试过了改变栅极电阻，但好像没多大用，图中黄 {MOD}为采集的电压信号，蓝线为栅极电压（15V），电流为90A，O(∩_∩)O谢谢
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 zwei_yan 的问题《IGBT模块测试遇到的问题》','https://www.xiaopingtou.net/q-74295.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
光耦一端接栅极，一端接发射极
电源是否纯净
主要是给集电极供电的电源有点小问题
