搞不定了，求助，关于MSP430F5438A ADC12时触发钟源

2019-03-24 13:07发布

站内问答 / TI MCU
12698 6 959
在使用MSP430F5438A ADC12时，想利用定时器触发，进行多通道多次转换，但是查看手册说时钟源选择要看note B ，不知道这个文档在哪。请问MSP430F5438A的触发用的是哪个定时器呢？哪位大婶能贴个代码或解释下~ 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
wstt
1楼-- · 2019-03-24 21:21
 精彩回答 2  元偷偷看……
wstt
2楼-- · 2019-03-25 01:09

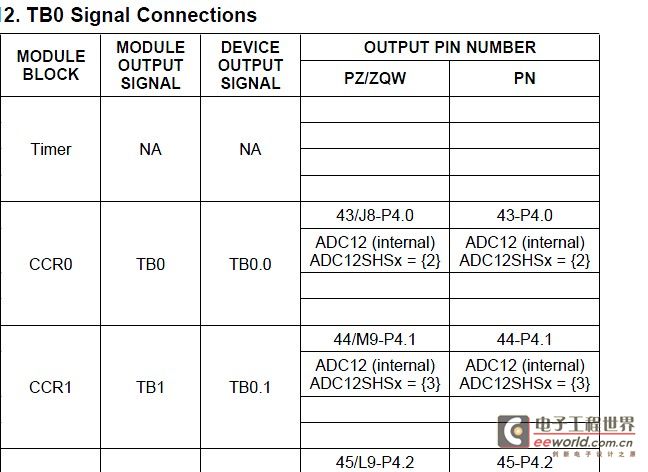

< ：TI_MSP430_内容页_SA7 --> 2.jpg
wstt
3楼-- · 2019-03-25 02:58
手册这么做很不方便，5xx跟6xx合起来器件太多差异化变大了，写的笼统就不好理解
心相夕林
4楼-- · 2019-03-25 08:58
 精彩回答 2  元偷偷看……
心相夕林
5楼-- · 2019-03-25 14:19
新的问题来了~~！！
  ADC12CTL1 = ADC12SHP+ADC12CONSEQ_3 + ADC12CSTARTADD_4 + ADC12SHS_3 + ADC12SSEL_2;

手册上说要选择 ADC12CONSEQ_2 ，而我选择ADC12CONSEQ_3 才能正常工作
定时器配置如下：
TBCCTL0 = CCIE;                           // TBCCR0 interrupt enabled
  TBCCR0 = 15;
  TBCCR1 = 4;
  TBCCTL1 = OUTMOD_3;
  TBCTL = TBSSEL_1 + MC_1 + TBCLR;          // SMCLK, upmode, clear TBR

求解释~~
wstt
6楼-- · 2019-03-25 16:54
ADC12CONSEQ选择的是采样模式，10是单通道多次采样，11是序列通道，序列通道会把所用的通道都采一遍
