自己做的LM3S9B96的板子,不能下载程序。

2019-03-24 13:07发布

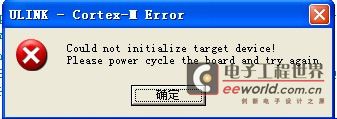

今天做的板子终于来了,很兴奋,好不容易焊好,可是不能下载程序。我没有JLINK,用的是TI官方的LM3S9B96 development kit 的板子上的ICDI仿真器。用杜邦线把线连好后,下载程序出现下图所示的提示
我试着断开仿真器其中的一条线,比如TDO, 错误提示会发生变化
先出现下图:

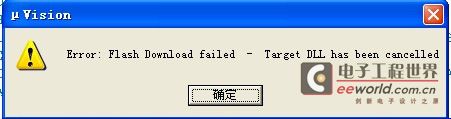

点击“确定”后出现下图
发生变化是不是代表仿真器识别到了芯片了,但是为什么不能下载呢??请大家帮帮我。先谢谢了。

注:我们有两块LM3S9B96 development kit 的板子,我用相同的方法可以给另一块开发板下载程序。 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
fengzhang2002
1楼-- · 2019-03-24 19:57
不用JTAG,选SWB试试
zzgezi
2楼-- · 2019-03-25 00:41
< :TI_MSP430_内容页_SA7 --> 锋版主,怎么选SWB模式下载啊??

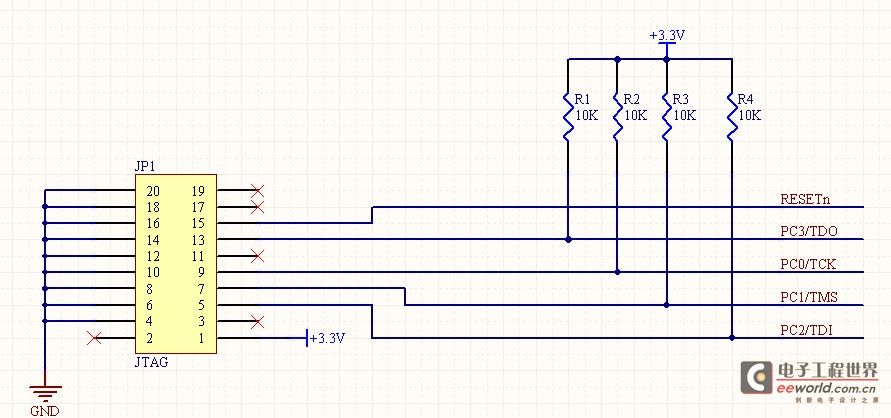

这个是我的JTAG电路

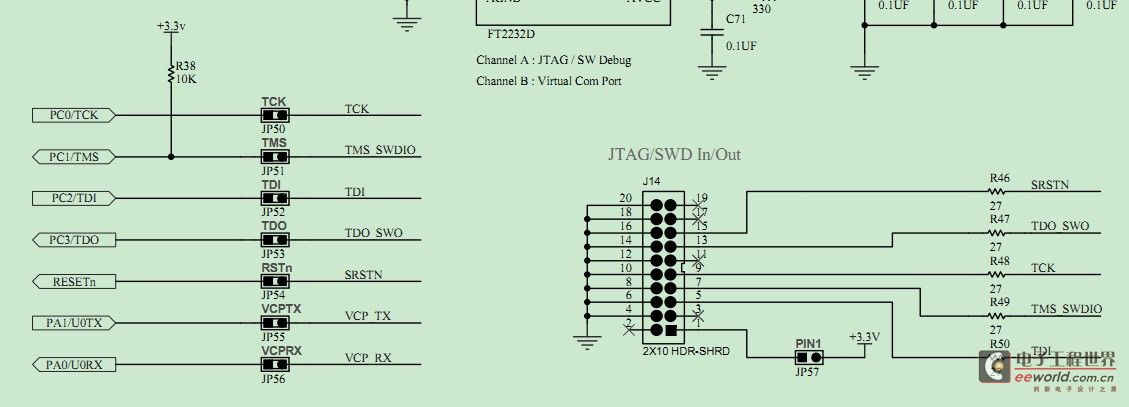

下面是官方的电路
prince0524
3楼-- · 2019-03-25 06:00
 精彩回答 2  元偷偷看……
zzgezi
4楼-- · 2019-03-25 08:07

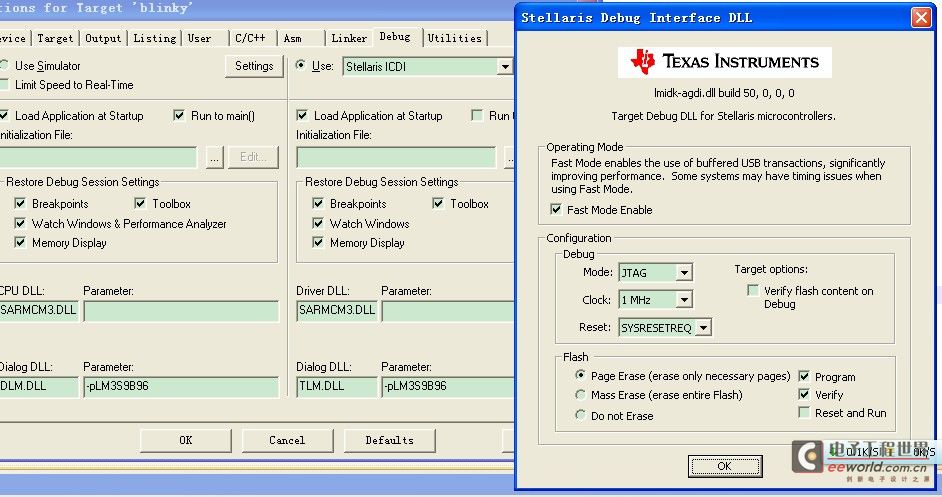

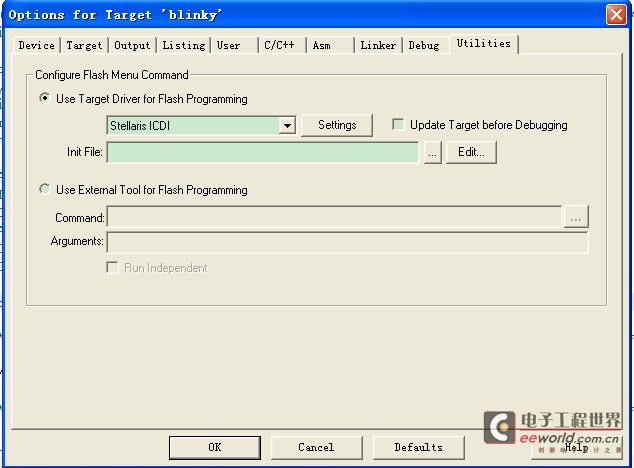

应该不是那个问题, 4.jpg 5.jpg
ddllxxrr
5楼-- · 2019-03-25 09:35
zzgezi
6楼-- · 2019-03-25 10:49
 精彩回答 2  元偷偷看……
