关于芯片74VHCT14转换芯片的用法,求解。

2019-07-17 11:38发布

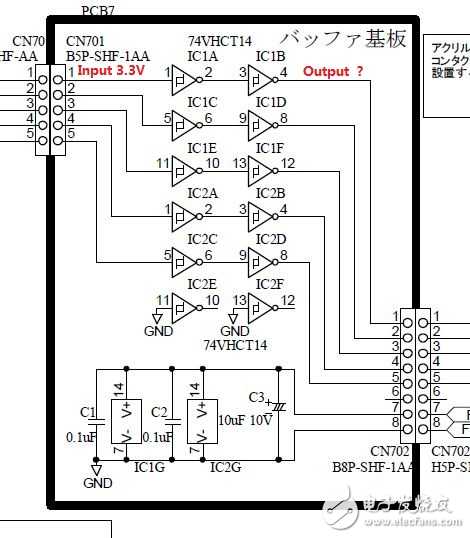

如图所示,IC可以这么用吗?若PIN 1输入3.3V,则PIN 4 输出是多少伏呢?
IC IC
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
jiciwi
1楼-- · 2019-07-17 17:09
 精彩回答 2  元偷偷看……
李春明
2楼-- · 2019-07-17 20:27
负负得正的问题呀
parisyu
3楼-- · 2019-07-17 21:21
jiciwi 发表于 2016-11-19 20:47
汗,两个反相器,也就是没有反,输入高电平输出就是高电平,得看你芯片电源电压是多少

这芯片的作用不是3.3V转5V么?我的意思是从1PIN输入3.3V那么2PIN输出就应该是5V,如图所示那种接法的话,4PIN的电压该是多少呢?难道我的表述不清楚?
jiciwi
4楼-- · 2019-07-18 00:27
parisyu 发表于 2016-11-21 18:44
这芯片的作用不是3.3V转5V么?我的意思是从1PIN输入3.3V那么2PIN输出就应该是5V,如图所示那种接法的话,4PIN的电压该是多少呢?难道我的表述不清楚?

这个芯片是一个反向器,输出5V是因为这个芯片是5V供电,若3.3V供电,就是输出3.3V
parisyu
5楼-- · 2019-07-18 06:27
jiciwi 发表于 2016-11-21 21:54
这个芯片是一个反向器,输出5V是因为这个芯片是5V供电,若3.3V供电,就是输出3.3V

芯片是5V供电的,既然是反相器,那么请问PIN2和PIN4输出电压分别是多少呢?
jiciwi
6楼-- · 2019-07-18 08:38
