最近在看ti的ADC参考设计，前端变压器的使用有几个问题想请教各位专家：

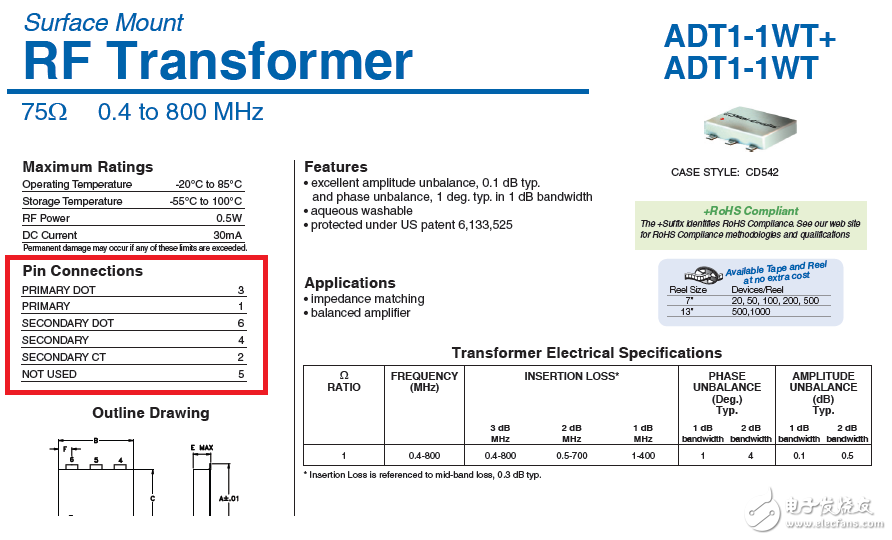

[1] 参考设计采用了Minicircuit ADT1-1WT+变压器做单端到差分的转换，图中想知道Secondary CT代表什么用处？
[2] 上图是TI给的EVM参考设计，为什么NC (管脚5) 和Secondary CT (管脚2)要通过一个电容接地（上图（1）处红框）？不用的话能否直接接地？如果是为了保持地电位，与用电阻接地有何不同？
[3] 这里使用了两个ADT1-1WT+型变压器，我的理解是第一级单端转差分，第二集将差分的P和M极做反向。是这样吗？这样做的必要性是什么呢？如果我单端直接接入管脚1，是否一级变压器就可以了？
[4] 上图（2）处红框的功能是什么，如果是为了阻抗匹配和消除共模干扰，那么为什么要这么设计以及为什么如此取值？
[1] 参考设计采用了Minicircuit ADT1-1WT+变压器做单端到差分的转换，图中想知道Secondary CT代表什么用处？
[2] 上图是TI给的EVM参考设计，为什么NC (管脚5) 和Secondary CT (管脚2)要通过一个电容接地（上图（1）处红框）？不用的话能否直接接地？如果是为了保持地电位，与用电阻接地有何不同？
[3] 这里使用了两个ADT1-1WT+型变压器，我的理解是第一级单端转差分，第二集将差分的P和M极做反向。是这样吗？这样做的必要性是什么呢？如果我单端直接接入管脚1，是否一级变压器就可以了？
[4] 上图（2）处红框的功能是什么，如果是为了阻抗匹配和消除共模干扰，那么为什么要这么设计以及为什么如此取值？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
多谢回复，不过不明白的是，这里有直流需要被隔吗？Secondary CT我根本就没有用，只用了1:1，不能直接接地吗？Minicircuit给的参考设计里面连电阻都没用直接接地了。
