笑泯。 发表于 2016-7-14 09:48
做了个仿真，了解啦~~多谢

要去实际搭电路给信号测试才行。尽信书不如无书，尽信仿真不如无真。仿真仿真有个“仿”字，不一定都是真的。
其实一开始我的方向是：书有问题或你截图及问问题断章取义、片面。一开始我觉得电容不该有极性、第二个波形是错的，应该在-0.7V时截止失真。再想想写书的人不至于这么低级错误吧，所以又有了类似negative charge pump的想法。其实我个人比较怀疑写书的人也是仿真出来的，毕竟写书的人大部分偏理论派，缺乏实战经验。你最好把完整章节拍下来，原文不动，包括前后电路图。我觉得你这个问题还有待考究，以实际电路测试为准。 最佳答案

求助

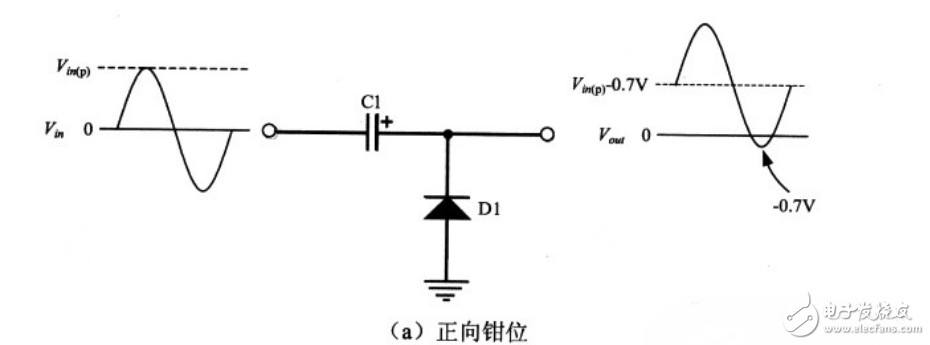

C1是隔直流，当交流信号输出时，如果信号小于 -0.7V了，这样那个二极管就导通了，由于二极管的导通压降就是0.7V，所以输出信号就被钳位在-0.7V了

jiciwi 发表于 2016-7-13 16:21
C1是隔直流，当交流信号输出时，如果信号小于 -0.7V了，这样那个二极管就导通了，由于二极管的导通压降就是0.7V，所以输出信号就被钳位在-0.7V了

这个应该是二极管限幅电路的理解吧、、？书上说输入信号整体上移了Vinp-0.7V，相当于给了一个Vinp-0.7V的直流偏置，不知道怎么理解。。。

这个就是利用PN结的特性压降来进行限幅的
