TVS 管脚应用求助

2019-07-17 11:47发布

站内问答 / 电子元器件
1501 3 1415
如图所示，REF这个引脚是接电路的什么地方啊？
SRV2.8-4 SRV2.8-4
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
langtuodianzi
1楼-- · 2019-07-17 12:25
这是一款集成的瞬态抑制二极管阵列（ TVS）PJSRV05-4 / SRV05-4 。5V 工作电压 ，保护 4 条 I/O高速数据线。2脚接GND，5脚接总线电压VCC。

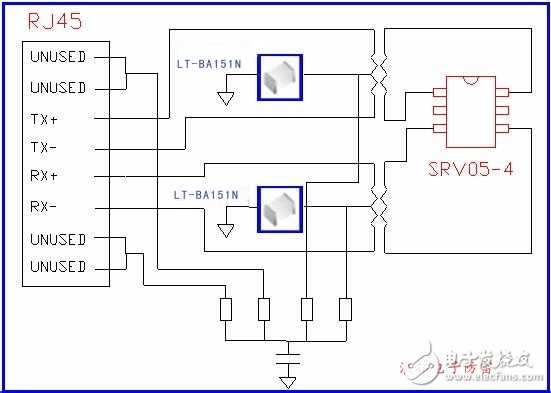

如图用于百兆以太网口：


电子料
2楼-- · 2019-07-17 16:40
代理各大品牌的电子料，IC，二三极管，被动件，有需要的联系Q：1906164497
jiciwi
3楼-- · 2019-07-17 16:47
一般接需要被保护的电压罗，例如单片机3.3V供电，就接这3.3V罗
