IR2110输出的奇怪波形

2019-07-17 11:48发布

3315 2

小弟最近在用IR2110做逆变桥的驱动，测试时发现了这么个奇怪的现象，废话不多说，直接上图
IR2110驱动电路

IR2110驱动电路
IR2110实测输出

IR2110实测输出

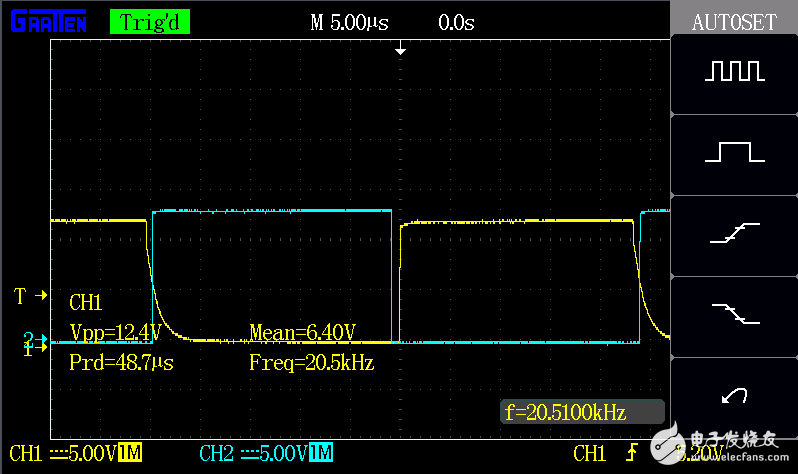

上方黄 {MOD}波形是HO的输出，蓝 {MOD}信号是LO的输出，我想知道为什么HO输出下降沿出现了类似于电源放电的现象，但是LO的波形又无比正常
附：输入波形（HIN,LIN）是死区时间为1us的两路PWM信号。
求懂这款芯片的坛友帮忙分析下原因啊。。万分感谢。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-17 14:17

等了几天都没人。。郁闷了。。。这个芯片应该用的不少啊。。。。

2楼-- · 2019-07-17 14:45

好吧，。。需要接上mos管才能调试。。
