在前面板删除原来波形图表控件，再新建一个波形图表控件，再在程序面板连线就好。

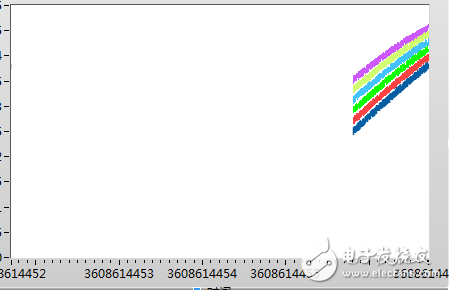

   波形图表显示的是采集的历史数据，不适合在时间轴上显示从零开始的相对时间，xy图更适合。
    如果数据来源是静态标量数据，可以利用程序扫描周期做dt，合成波形数据，勉强显示一下，因为扫描周期是变化的，所以，一般几分钟后时间轴上显示的时间和实际的相对时间就会有明显不一致。
      如果数据源是波形数据时间轴很难精确从零开始的。

老蜗牛 发表于 2018-5-8 20:33
在前面板删除原来波形图表控件，再新建一个波形图表控件，再在程序面板连线就好。

这样试过 还是不可以

ironflag 发表于 2018-5-8 23:07
波形图表显示的是采集的历史数据，不适合在时间轴上显示从零开始的相对时间，xy图更适合。
    如果数据来源是静态标量数据，可以利用程序扫描周期做dt，合成波形数据，勉强显示一下，因为扫描周期是变化的，所以，一般几分钟后时间轴上显示的时间和实际的相对时间就会有明显不一致。
      如果数据源是波形数据时间轴 ...

选择采集回来的数据就是波形数据，使用xy图会不会不方便观察历史数据

      XY图不会不方便观察历史数据，X轴Y轴都是自己定义的。
      我理解是：你的数据源是波形数据，目的是持续显示所采集的所有的波形数据。最方便的还是波形图表，X轴不显示时间，显示数据个数（实际上是数组索引），这样也实现从零开始的。当然你会发现X轴是天量数值。
      如果用XY图实现效果很好，但过程复杂
