求大神解决Portel99SE制图问题

2019-07-17 12:26发布

5117 4

制作L298N双桥直流电机驱动生成PCB出现问题请看图片：
求帮忙解决，其中 ERC检验没问题，主要出在+5，+12及接地的电源上。
谢谢！

原理图

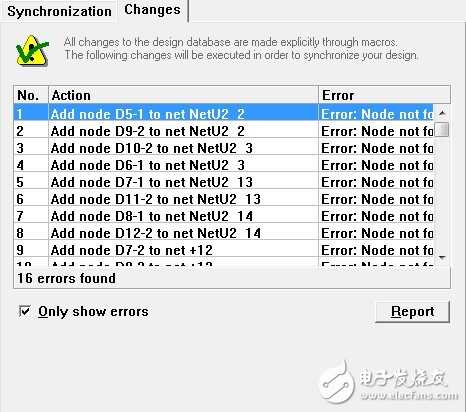

错误

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-17 16:19

二极管的原理图引脚定义可能和PCB中的封装定义不一致.

2楼-- · 2019-07-17 19:40

精彩回答 2 元偷偷看……

3楼-- · 2019-07-18 00:13

目测是封装的问题

4楼-- · 2019-07-18 02:37

①臉壞笑发表于 2013-8-12 13:30
目测是封装的问题

问题解决了谢谢！
