推挽电路拉高电平为什么总是失败

2019-03-23 17:39发布

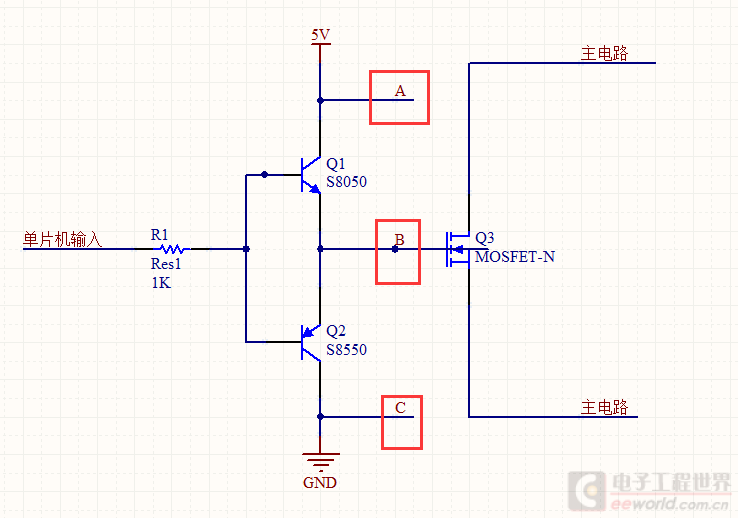

QQ截图20170519201051.png 这是我做的一个推挽电路拉高电平的方法,最左测单片机GPIO端口输入高低电平,主要研究的是BC两端电压。因为单片机只能输出3.3V的电压,而我想用单片机PWM波驱动MOS管电压肯定不够,所以设计了这个推挽电路。理论上来说,当单片机输入高电平是,Q1三极管导通,BC两端电压为5V;当单片机输入低电平是,Q2导通,Q1截止,BC两端电压为0.而实际上我做出来的电路,当输入高电平是,BC两端电压为3.09V,AB两端电压为1.68V;当输入低电平时BC两端电压是0.069V,各位大神指导这是为什么么?求指导
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
maychang
1楼-- · 2019-03-24 01:52
/ “当输入高电平是,BC两端电压为3.09V,AB两端电压为1.68V;”
你“输入”的“高电平”是多少?
lcofjp
2楼-- · 2019-03-24 04:23
 精彩回答 2  元偷偷看……
chunyang
3楼-- · 2019-03-24 09:33
如此接法,Q1是个射极跟随器,应该知道其输出只能到多少了吧。
dontium
4楼-- · 2019-03-24 12:27
射极跟随器,就应该是这样的。
elvike
5楼-- · 2019-03-24 17:27
 精彩回答 2  元偷偷看……
lansebuluo
6楼-- · 2019-03-24 19:08
NPN三极管导通be要有正压降,PNP三极管导通be要有负压降
