向大家请教个时序图问题(增加分享一份资料)

2019-03-24 13:39发布

14833 3

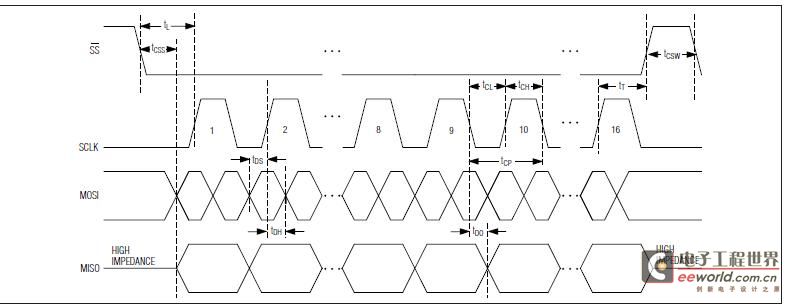

最近用MSP430单片机驱动MAX3420E USB芯片.用SPI方式总是不能通信,怀疑自己把时序图看错了.特向大家请教,
一个时钟SCKL，是不是传２bit　MOSI数据．上升一个．下降一个？同时输出１bit MISO数据．

MAX3420E.pdf (272.71 KB, 下载次数: 7) 2012-2-15 22:02 上传点击文件名下载附件

在IAR的Workspace窗口顶部的下拉菜单中有两个选项[2].pdf (193.32 KB, 下载次数: 5) 2012-2-15 22:26 上传点击文件名下载附件 [ 本帖最后由 boming 于 2012-2-15 22:26 编辑 ] 此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-24 21:33

从时序图上来看，确实是一个clk，master向slave传2位数据，在上升沿锁存一个，下降沿锁存一个，然后从机可以输出一位数据

2楼-- · 2019-03-25 01:20

精彩回答 2 元偷偷看……

3楼-- · 2019-03-25 02:31

楼主成功开发完MAX3420E了吗小弟现在也在玩这个芯片玩不转啊
