用Multisim11.0设计的施密特触发器最后没有起到波形转换的效果，问题在哪里？

2019-07-17 15:30发布

站内问答 / multisim
9609 4 971

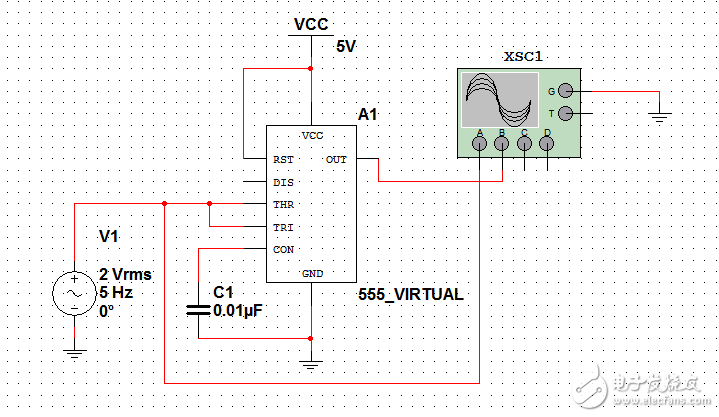

QQ图片20160811000112.png 就是这样子，完全没有起到波形转换的效果，也不知道哪里出问题了，求大神指教！！！谢谢、、、、、、
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
chenwei6991627
1楼-- · 2019-07-17 16:38
你是要用555干什么呢？你电路对吗
elin610
2楼-- · 2019-07-17 20:15
chenwei6991627 发表于 2016-8-11 09:27
你是要用555干什么呢？你电路对吗

我这个电路是施密特触发器的电路，我也是按照实验册上的，不过我就是少了一个电阻，可是就算我把那个电阻加上去也没用，还是不能实现波形转换，我就是想把输入的正弦波转化为矩形波，我是用来测呼吸频率的次数的。
elin610
3楼-- · 2019-07-18 01:42
 精彩回答 2  元偷偷看……
暖走的
4楼-- · 2019-07-18 02:06
你将V1幅值增大就可以了
