本帖最后由 hjl240 于 2014-8-14 21:47 编辑

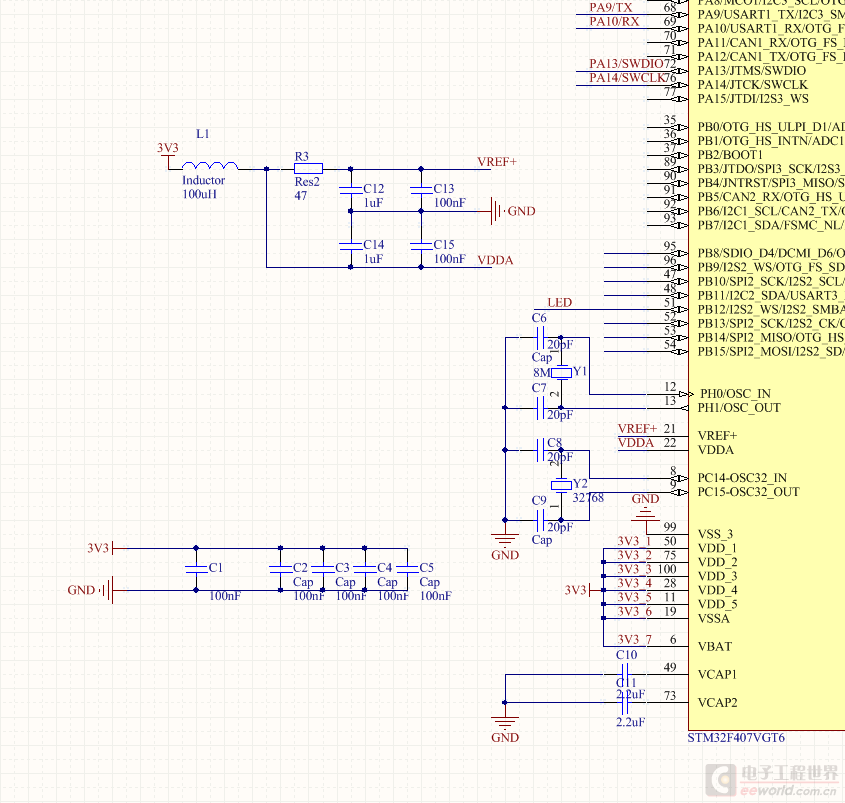

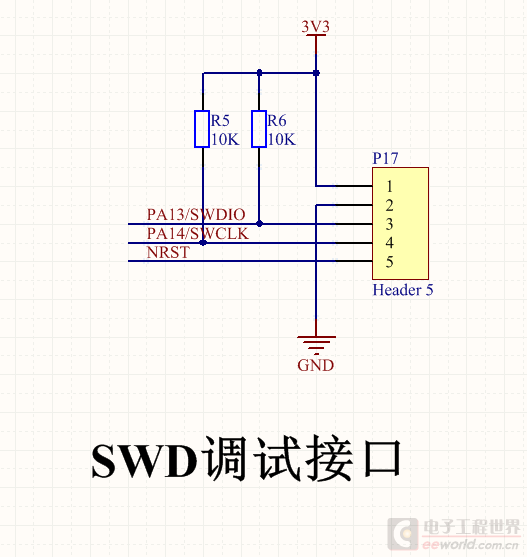

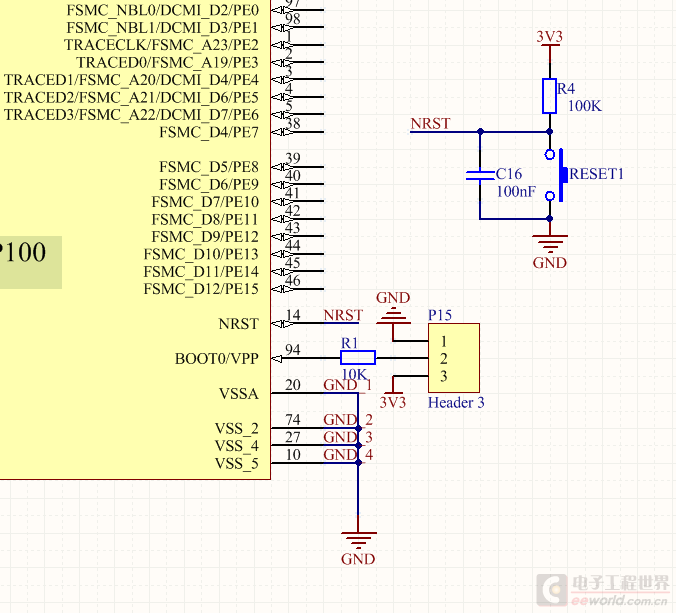

我最近画了STM32F407VGT6的最小系统，，然后制作出pcb板，，，焊接上去之后发现不能下载，，，，大家能不能帮忙看看我画得最小系统有没有出错的地方，，，下面是截图：
下面这个文件是整个原理图文档，，大家帮忙看看，谢谢！
Sheet2.pdf
(256.64 KB, 下载次数: 20)
2014-8-14 20:36 上传
点击文件名下载附件
或者谁有STM32F407VGT6的最小系统的正确可用的原理图，，共享一份，，我自己对比查查错。
此帖出自小平头技术问答
我最近画了STM32F407VGT6的最小系统，，然后制作出pcb板，，，焊接上去之后发现不能下载，，，，大家能不能帮忙看看我画得最小系统有没有出错的地方，，，下面是截图：
下面这个文件是整个原理图文档，，大家帮忙看看，谢谢！
Sheet2.pdf
(256.64 KB, 下载次数: 20)
2014-8-14 20:36 上传
点击文件名下载附件
或者谁有STM32F407VGT6的最小系统的正确可用的原理图，，共享一份，，我自己对比查查错。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
2. 仿真器OK?
3. 虚焊?
