10W与100W放大电路有部分没工作,请大侠帮忙看看

2019-07-17 15:37发布

这个电路的设计要求是:P=100W ,RL=8欧姆    放大10倍(20DB) f=DC-150KHZ
这样的话可以算出的参数是:(1)Vrms=28.28  ;Vomax=39.99V Vp-p=80V左右,我留的余量小点取45V;
(2)输出电流Iorms=3.54A   Iomax=5A  ;(根据输出电流算需要的输入电流,输入电流取小点就可以减小失真(原理也没懂)所以我取得比较小,按Q2,3,6,7 hef=60;其他管子按100算,索取的输入电流差不多是8.4UA)

偏置电路:
我取得空载电流是10mA(流过Q2,3,6,7),然后流过Q1与Q5的电流取的是20mA,而Q8,Q9取得是2mA,Q8,Q9偏置电流取得是0.5mA,通过R21,23,24,22来设置,R25与R26发射极的反馈电阻,他的压降大概是2V

不明白的问题:

(1)静态偏置电路 从Q8,Q9是2mA,Q1与Q5是20mA,但是后面就不是说设置的那样分流成10mA,后面那路Q3与Q7没工作;
(2)当加入输入信号时,Q3与Q7没工作,所以的电流全部从Q2与Q6上流过;输出电压波形挺好的,但是电流波形失真严重,不知道为什么?
(3)现在是用的同相反馈放大,输出电压与输入电压没有产生相位差,但是改成反相反馈,就要相位差了?

我用的是Multisim 11.0

仿真实例.rar 下载积分: 积分 -1 分
835.56 KB, 下载次数: 24, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
xuenbin
1楼-- · 2019-07-17 15:41
回复下,有个任务哈哈
列兵老虎
2楼-- · 2019-07-17 18:11
直接贴图吧,方便大家帮助
yanwuhua
3楼-- · 2019-07-17 18:16
列兵老虎 发表于 2016-3-21 18:03
直接贴图吧,方便大家帮助

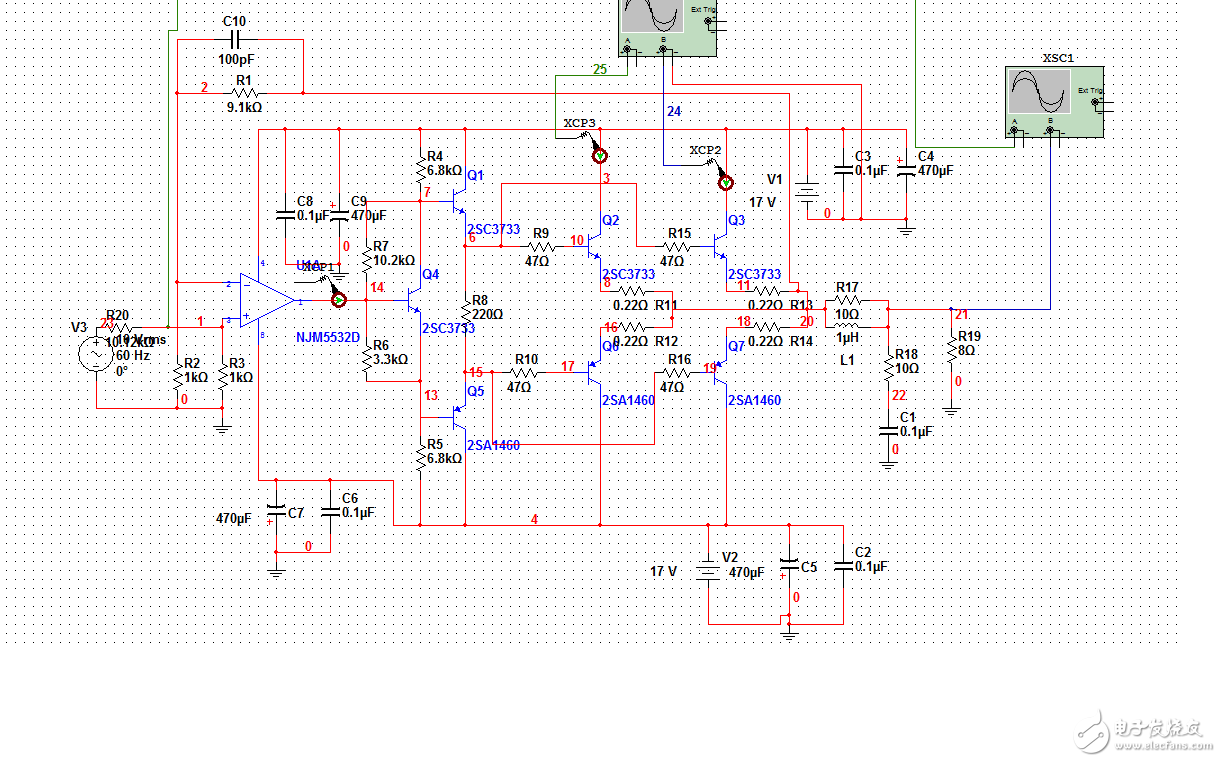

已经上图了,10W与100W的,帮忙看看,先谢谢啦!
zhixiaoyuhong
4楼-- · 2019-07-18 00:06
这东西搭好电路,每个地方摆一个电压表测试,就可以发现问题。。。
tom4087
5楼-- · 2019-07-18 05:59
回复下,看看怎么回事
yanwuhua
6楼-- · 2019-07-18 08:29
R15与Q3没连接上,所以两路带载不平衡!
