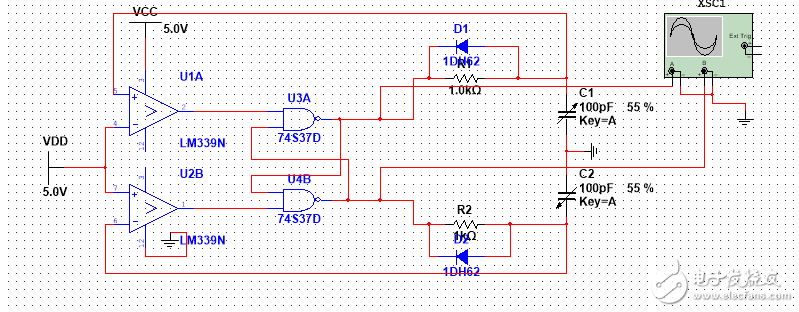

请帮我看看这个差动脉宽调制电路有什么不对的地方吗？

2019-07-17 15:39发布

站内问答 / multisim
6312 2 947
求大神看看哪里不对，应该怎么做
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
329729133
1楼-- · 2019-07-17 19:14
大神看看哪里不对
JQ_Lin
2楼-- · 2019-07-17 19:35
两比较器输出端缺少了接往 VCC 的上拉电阻！
接10k上拉电阻试试。
